(13.32[01]) - FILL FLOW KIT

Запчасти Case IH LB433S (13.32[01]) - FILL FLOW KIT (13) - FEEDER

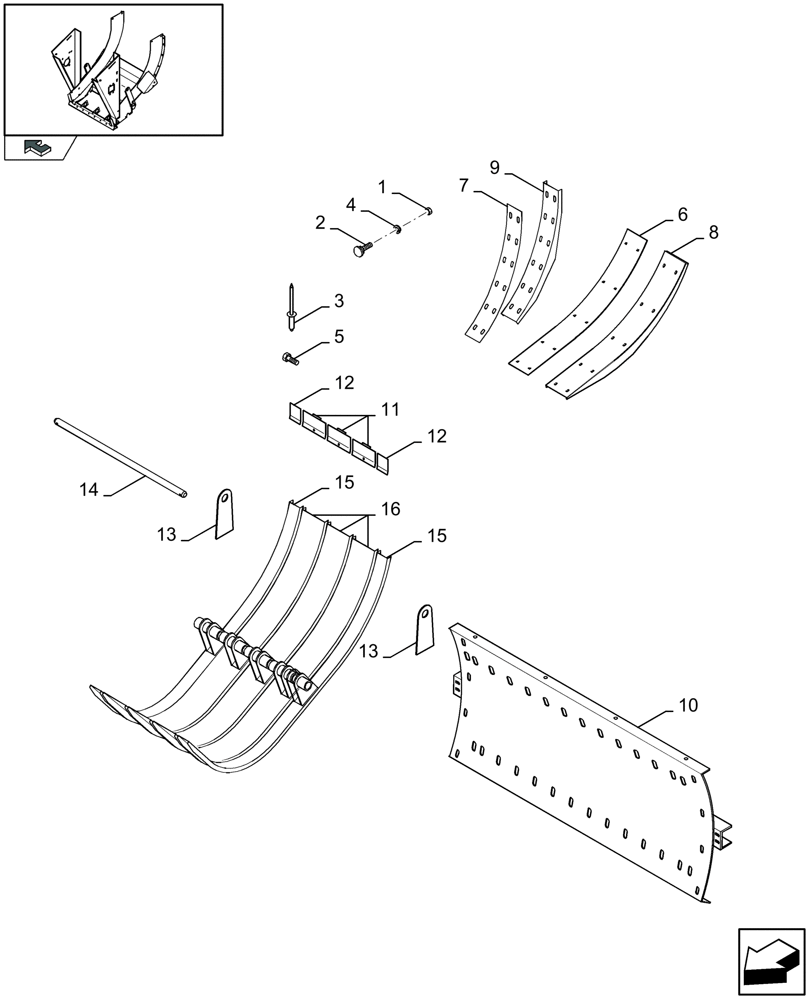

Схема запчастей Case IH LB433S - (13.32[01]) - FILL FLOW KIT (13) - FEEDER
16
4
1
5
12
9
11
14
13
2
8
3
home
7
15
12
15
6
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

100016

NUT,M10 x 1.5, Cl 8

1шт.

2

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

3

NS

NOT SERVICED

RIVET

1шт.

4

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

5

338949

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 8.8

1шт.

6

84607490

PLATE

3шт.

FOR LB323S, LB333S ONLY

1шт.

6

84607490

PLATE

5шт.

FOR LB423S, LB433S ONLY

1шт.

7

84607491

PLATE

2шт.

8

84607485

PLATE

3шт.

FOR LB323S, LB333S ONLY

1шт.

8

84607485

PLATE

5шт.

FOR LB423S, LB433S ONLY

1шт.

9

84607487

STIFFENER

2шт.

10

84078472

PLATE

1шт.

FOR LB323S, LB333S ONLY

1шт.

10

84078466

PLATE

1шт.

FOR LB423S, LB433S ONLY

1шт.

11

84058535

PLATE

3шт.

FOR LB323S, LB333S ONLY

1шт.

11

84058535

PLATE

5шт.

FOR LB423S, LB433S ONLY

1шт.

12

84058536

PLATE

2шт.

13

84058467

PLATE

2шт.

14

84038868

ROD

1шт.

FOR LB323S, LB333S ONLY

1шт.

14

84058466

PIN,32mm OD x 125.4mm L

1шт.

FOR LB423S, LB433S ONLY

1шт.

15

84058443

GUIDE

2шт.

16

84058412

GUIDE

3шт.

FOR LB323S, LB333S ONLY

1шт.

16

84058412

GUIDE

5шт.

FOR LB423S, LB433S ONLY

1шт.
