Запчасти Case IH LB433S (13.25[01]) - FEEDER RETAINERS (13) - FEEDER

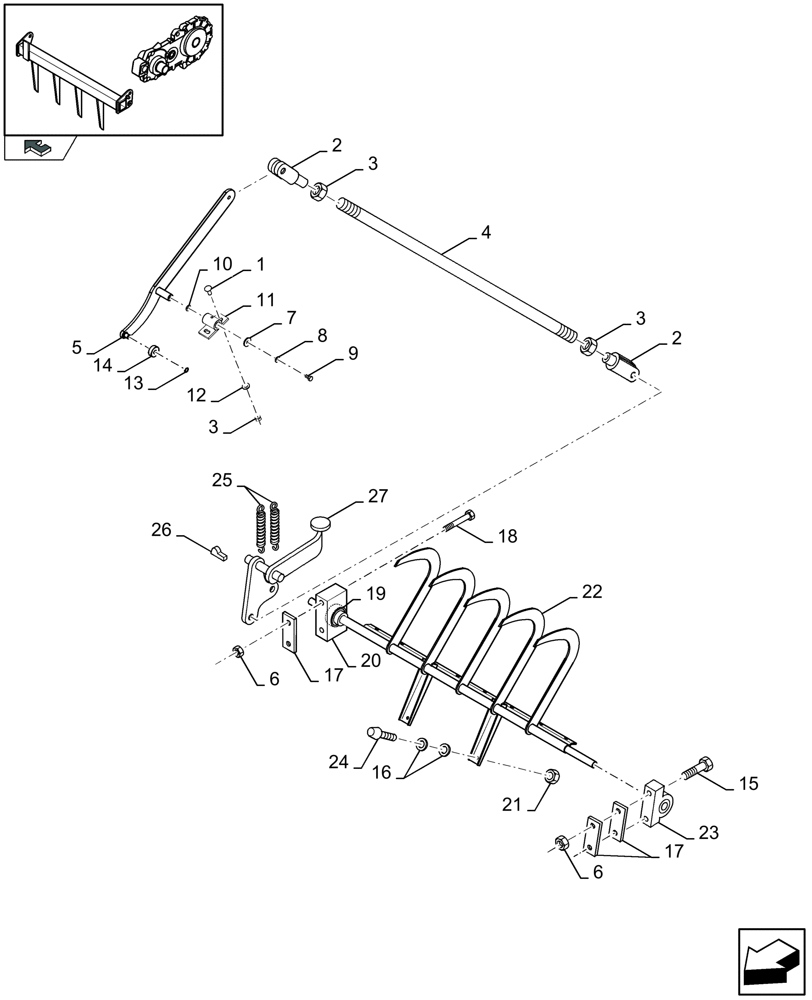

Схема запчастей Case IH LB433S - (13.25[01]) - FEEDER RETAINERS (13) - FEEDER
23
12
14
17
27
21
6
1
4
3
18
9
20
11
3
3
2
25
2
10
22
7
6
8
home
5
19
26
24
17
13
16
15

Артикул

Название

Примечание

Количество

1

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

2

9838297

CLEVIS,M12

2шт.

INCLUDES CONNECTING ELEMENTS

1шт.

3

9706685

NUT,M12 x 1.75, Cl 8

4шт.

4

87748709

ROD

, Serial Range: -C851

1шт.

4

84286241

ROD

, Serial Range: -F852888

1шт.

4

84419866

ROD

, Start Serial: D889

1шт.

5

87748639

LEVER

, Serial Range: -C875

1шт.

5

84339959

LEVER

, Start Serial: D876

1шт.

6

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

7

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

1шт.

8

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

9

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

10

84817403

WASHER,25.5mm ID x 40mm OD x 2.5mm Thk

1шт.

11

84074872

HINGE

1шт.

12

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

13

NNA301615

SNAP RING

1шт.

14

84019187

ROLLER BEARING,15mm ID x 40mm OD x 15.9mm W

1шт.

15

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

16

140041

WASHER,M8 x 28mm OD x 3mm Thk

1шт.

17

84078065

SHIM,30mm OD x 5mm Thk

3шт.

18

120075

BOLT,M10 x 1.5 x 106.58mm, Cl 8.8

2шт.

19

325103

BALL BEARING,25mm ID x 52mm OD x 15mm W

1шт.

20

84320579

BEARING HOUSING

1шт.

21

9706690

NUT,M8 x 1.25, Cl 8

2шт.

22

84078058

FORK

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

WITHOUT BEARING

1шт.

22

84817225

GUIDE

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

WITHOUT BEARING

1шт.

23

84038526

BEARING CARRIER,25mm ID

1шт.

24

9839261

RUBBER BLOCK

2шт.

25

9839275

SPRING

Attach to 84074558 Support

2шт.

26

170025

KEY

1шт.

27

84078056

ARM

1шт.

Выбрано товаров: 36
