(13.09[01]) - PACKER AND DRIVE

Запчасти Case IH LB433S (13.09[01]) - PACKER AND DRIVE (13) - FEEDER

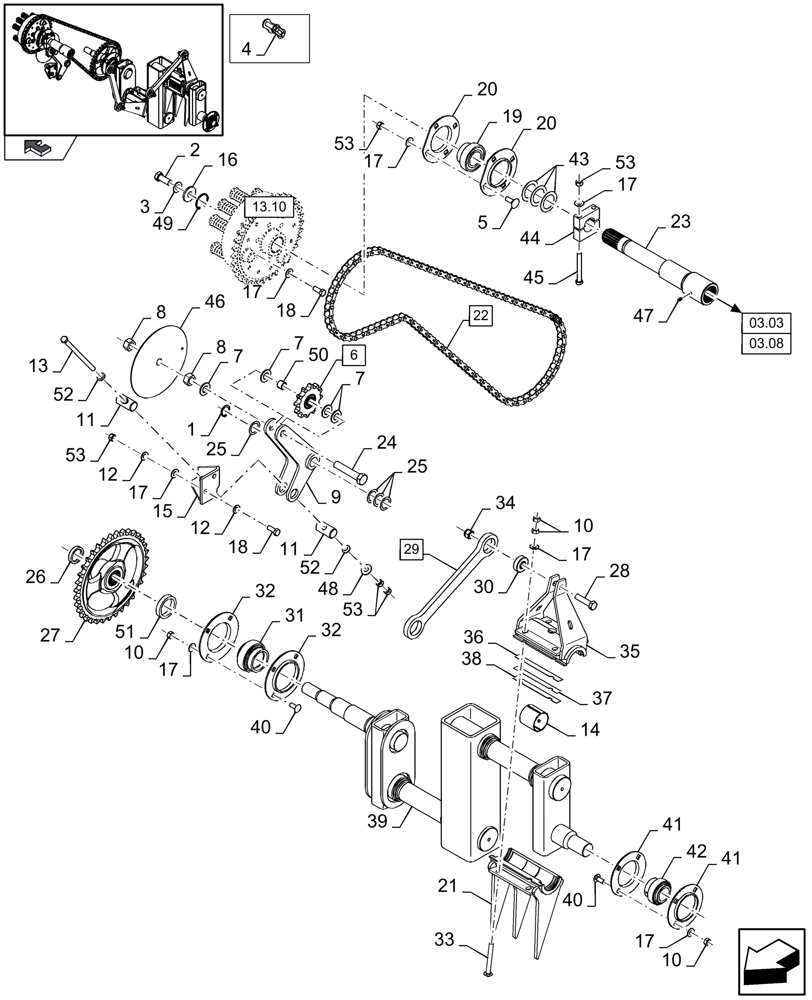

Схема запчастей Case IH LB433S - (13.09[01]) - PACKER AND DRIVE (13) - FEEDER
7
19
32
39
10
14
25
22
52
20
36
50
3
41
53
03.08
32
12
16
8
7
10
03.03
12
10
4
40
34
17
9
53
18
40
6
31
45
37
38
25
47
49
35
44
24
27
41
29
20
18
43
11
13.10
5
11
17
33
53
48
30
8
17
17
42
46
1
21
23
28
53
15
17
17
home
7
2
26
52
51
17
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

370003

SNAP RING,M30, External

1шт.

2

120089

BOLT,Hex, M16 x 40, 8.8

1шт.

3

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

1шт.

4

410402

LINK,Chain, 25.4mm Pitch

1шт.

MAINTENANCE PART

1шт.

5

328430

CARRIAGE BOLT,M12 x 1.75 x 35mm, Cl 8.8

4шт.

6

9839348

IDLER GEAR,12T

(50)

1шт.

MAINTENANCE PART

1шт.

7

378247

WASHER,21mm ID x 39mm OD x 3mm Thk

7шт.

8

9706694

NUT,Hex, M20, Cl 8

2шт.

9

84068969

IDLER LEVER

1шт.

10

9706685

NUT,M12 x 1.75, Cl 8

1шт.

11

84607946

PIN,30mm OD x 60mm L

2шт.

12

140223

WASHER,M13 x 25mm OD x 2mm Thk

13 MM

4шт.

13

9839346

BOLT,Hex, M12 x 200mm, Cl 10.9

1шт.

14

84801730

HALF-BUSHING

(SET OF 2)

1шт.

MAINTENANCE PART

1шт.

15

84607884

SUPPORT

1шт.

16

84041822

WASHER,17mm ID x 46.7mm OD x 5mm Thk

17 MM

1шт.

17

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

18

120120

BOLT,Hex, M12 x 30mm, Cl 8.8, Full Thd

8шт.

19

9839347

BEARING ASSY,45mm ID x 85mm OD x 22mm W

1шт.

MAINTENANCE PART

1шт.

20

9839342

SET

2шт.

21

84801713

FORK

2шт.

FOR LB323S, LB333S ONLY

1шт.

21

84801713

FORK

3шт.

FOR LB423S, LB433S ONLY

1шт.

22

9839358

CHAIN,Roller, 106 Links x 25.4mm = 2692.4mm

(4)

1шт.

MAINTENANCE PART

1шт.

23

84018990

SHAFT

1шт.

FOR LB323S, LB333S ONLY

1шт.

23

84018424

SHAFT

1шт.

FOR LB423S, LB433S ONLY

1шт.

24

395528

BOLT,Hex, M20 x 2.5 x 100mm, Cl 8.8

1шт.

25

748212

SHIM,30mm ID x 42mm OD x 1mm Thk

6шт.

26

9839353

SPACER,40.3mm ID x 52mm OD x 10mm L

1шт.

27

9839352

GEAR

1шт.

28

355259

BOLT,Hex, M16 x 65, 8.8

1шт.

29

9839314

LINK CONROD

(30)

1шт.

30

9839315

BALL BEARING,16mm ID x 49.21mm OD x 20.65mm W

1шт.

MAINTENANCE PART

1шт.

31

722003

BALL BEARING,55mm ID x 100mm OD x 25mm W

1шт.

MAINTENANCE PART

1шт.

32

853175

FLANGE

2шт.

33

354298

CARRIAGE BOLT,Sht Sq Nk, M12 x 1.75 x 110mm, Cl 8.8, Full Thd

1шт.

34

412066

NUT,M16 x 2.0, Cl 8

1шт.

35

84801718

FORK

1шт.

36

84801731

SHIM

THK.: 1 MM

1шт.

MAINTENANCE PART

1шт.

37

9839322

SHIM

THK.: 0.25 MM

1шт.

MAINTENANCE PART

1шт.

38

9839323

SHIM

THK.: 0.1 MM

1шт.

MAINTENANCE PART

1шт.

39

84000493

CRANKSHAFT

, Serial Range: -C839

1шт.

FOR LB323S, LB333S ONLY

1шт.

39

84800484

CRANKSHAFT

, Start Serial: D840

1шт.

FOR LB323S, LB333S ONLY

1шт.

39

9839329

CRANKSHAFT

, Serial Range: -C839

1шт.

FOR LB423S, LB433S ONLY

1шт.

39

84800483

CRANKSHAFT

, Start Serial: D840

1шт.

FOR LB423S, LB433S ONLY

1шт.

40

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

41

9839324

FLANGE

, Serial Range: -C859

2шт.

41

9839342

SET

(SET OF 2), Start Serial: D860

1шт.

42

385424

BALL BEARING,45 mm ID x 85 mm OD x 56.3 mm

1шт.

MAINTENANCE PART

1шт.

43

378087

WASHER

1шт.

44

84000355

CLAMP

1шт.

45

374887

BOLT,Hex, M12 x 1.75 x 100mm, Cl 8.8

2шт.

46

84100472

DISC

1шт.

47

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

1шт.

48

543043

WASHER,13mm ID x 35mm OD x 2.5mm Thk

2шт.

49

300647

SNAP RING,M47, Int

1шт.

50

NSS

NOT SOLD SEPARAT

Bushing

1шт.

51

84320793

BUSHING,55.3mm ID x 70mm OD x 13mm L

1шт.

52

84607945

WASHER

2шт.

53

100018

NUT,M12, Cl 8, ZND

10шт.
