Запчасти Case IH LB433S (07.04[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM

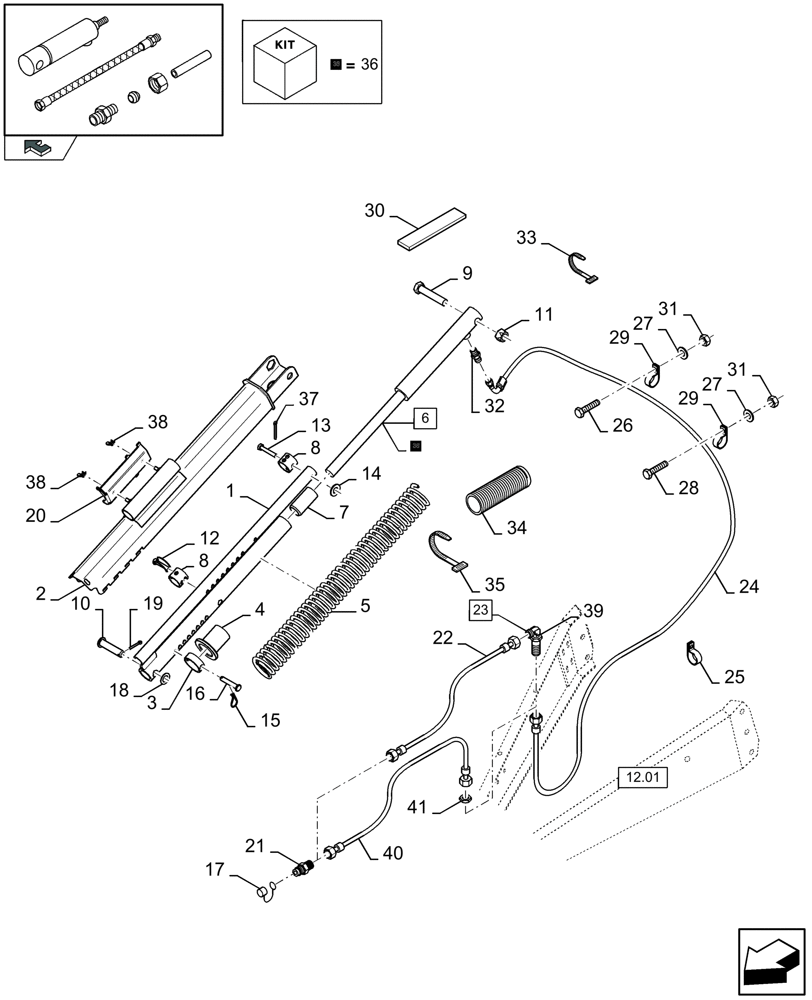

Схема запчастей Case IH LB433S - (07.04[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM
36
27
39
36
20
26
38
31
37
19
12
38
8
36
23
7
35
32
18
15
8
16
10
11
17
5
21
2
29
3
6
40
13
22
25
27
34
33
24
12.01
29
4
41
14
9
28
30
1
home
31

Артикул

Название

Примечание

Количество

1

84817368

SUPPORT

1шт.

2

84817374

GUIDE

1шт.

3

84817381

BUSHING,51.3mm ID x 60.3mm OD x 20mm L

1шт.

4

84817383

BUSHING

1шт.

5

84801203

EXPANDER

1шт.

6

84818223

HYDRAULIC CYLINDER,30mm Rod, 230mm Stroke

(36)

1шт.

7

9837602

BUSHING,31mm ID x 40mm OD x 80mm L

1шт.

8

84024657

BUSHING

2шт.

9

395528

BOLT,Hex, M20 x 2.5 x 100mm, Cl 8.8

1шт.

10

84021067

PIN

1шт.

11

380424

NUT,M20 x 2.5, Cl 8

1шт.

12

9838996

COTTER PIN

1шт.

13

336793

CLEVIS PIN,M10 x 55

1шт.

14

140017

WASHER,M10 x 20mm OD x 2mm Thk

1шт.

15

84045619

PIN,12mm OD x 72.5mm L

1шт.

16

370539

COTTER PIN,4.4mm x 52.8mm L

1шт.

17

84819677

CAP COVER

1шт.

18

9820493

WASHER,20.5mm ID x 35mm OD x 2mm Thk

1шт.

19

130011

COTTER PIN,M5 x 40

1шт.

20

84818191

SUPPORT

1шт.

21

84819675

PUSH-PULL COUPLING

1шт.

22

84078071

FLEXIBLE HOSE,6.35mm ID x 2500mm L, SAE 100R1

, Serial Range: -C699

1шт.

23

84041508

HYD CONNECTOR

(39), Serial Range: -C699

1шт.

24

84448414

FLEXIBLE HOSE,6.35mm ID x 3700mm L, SAE 100R1

1шт.

25

396718

STRAP

2шт.

26

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

2шт.

27

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

5шт.

28

120038

CARRIAGE BOLT,Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

1шт.

29

431351

CLAMP,15mm ID, 8.5mm Bolt Hole, P Type

3шт.

30

291186

PROTECTION STRIP,9.9mm W

L= 0.08 M

1шт.

31

9706690

NUT,M8 x 1.25, Cl 8

4шт.

32

396162

HYD CONNECTOR

1шт.

33

323597

CABLE TIE,165mm OAL x 9mm Thk

CABLE STRAP

1шт.

34

NS

NOT SERVICED

L= 0.4 M

1шт.

35

9837593

CLAMP

1шт.

36

84045272

SEAL KIT

1шт.

37

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

1шт.

38

84807781

WING NUT,M8

2шт.

39

100065

JAM NUT,M14 x 1.5, Cl 8

1шт.

40

87492506

FLEXIBLE HOSE,6.3mm ID x 2500mm L, SAE 100R1

, Start Serial: D700

1шт.

41

87493574

NUT

, Start Serial: D700

1шт.

Выбрано товаров: 41
