Запчасти Case IH LB433R (13.04[01]) - PICK-UP, MAIN TRANSMISSION, LH (13) - FEEDER

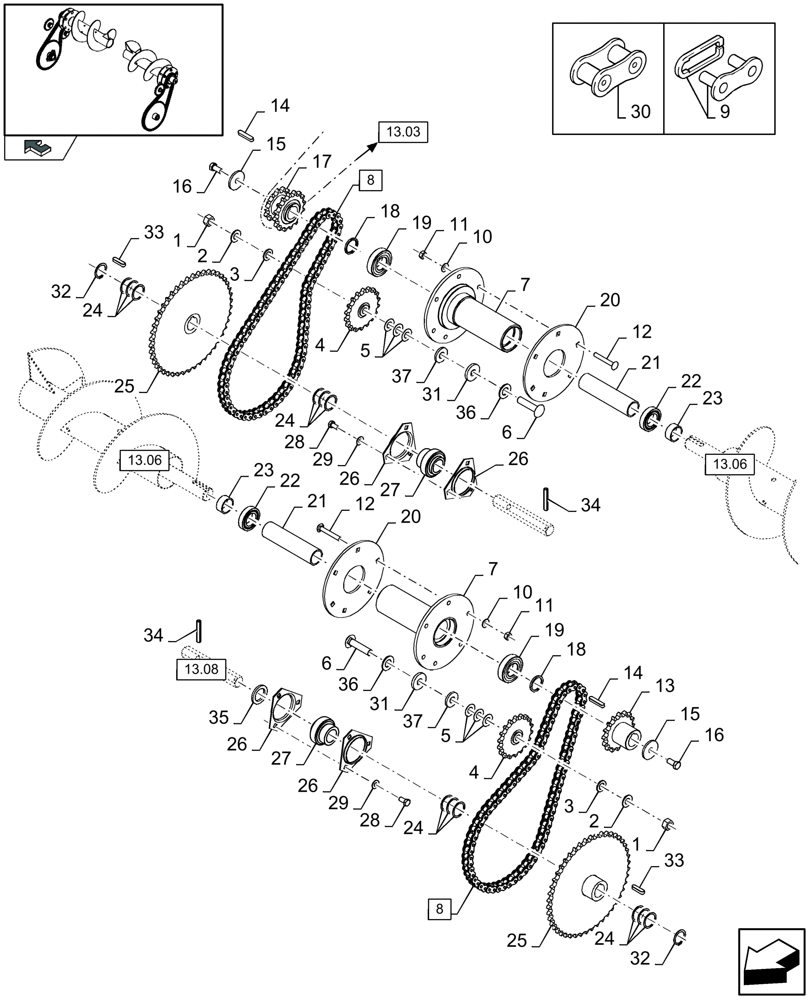

Схема запчастей Case IH LB433R - (13.04[01]) - PICK-UP, MAIN TRANSMISSION, LH (13) - FEEDER
29
34
27
32
8
20
15
26
16
23
29
5
24
7
12
14
13
23
21
19
19
15
5
33
30
18
8
26
11
34
22
27
6
9
33
1
25
16
13.03
4
12
home
17
21
7
10
37
26
32
13.08
28
18
11
1
3
10
37
2
2
4
20
24
31
22
13.06
6
24
36
28
31
25
36
26
13.06
3
14
35
24

Артикул

Название

Примечание

Количество

1

100020

NUT,M16 x 2.0, Cl 8

2шт.

2

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

3

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

2шт.

4

87517108

DRIVEN SPROCKET

2шт.

5

47407

WASHER,16.7mm ID x 33.3mm OD x 0.75mm Thk

1шт.

6

120047

CARRIAGE BOLT,M16 x 70mm, Cl 8.8

2шт.

7

84038167

HUB

2шт.

8

84007380

CHAIN,Roller, 72 Links x 19.05mm = 1371.6mm

(9)

2шт.

MAINTENANCE PART

1шт.

9

165590

CONNECTING LINK

2шт.

MAINTENANCE PART

1шт.

10

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

11

100016

NUT,M10 x 1.5, Cl 8

1шт.

12

374894

CARRIAGE BOLT,Sq Nk, M10 x 70mm, Cl 8.8

1шт.

13

84807386

DRIVEN SPROCKET

1шт.

14

170012

KEY,8mm W x 50mm OAL

2шт.

15

9801096

WASHER,13.5mm ID x 50.8mm OD x 4.76mm Thk

2шт.

16

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

2шт.

17

84807384

DRIVEN SPROCKET

1шт.

18

53048

WASHER,35.2mm ID x 43mm OD x 4mm Thk

2шт.

19

84438926

BALL BEARING,35mm ID x 72mm OD x 17mm W

2шт.

MAINTENANCE PART

1шт.

20

84038170

DISC

2шт.

21

84038166

BUSHING,35.1mm ID x 42.4mm OD x 171mm L

2шт.

22

364908

BALL BEARING,35mm ID x 62mm OD x 14mm W

2шт.

MAINTENANCE PART

1шт.

23

789992

SPACER

2шт.

24

140119

WASHER,35.2mm ID x 42.5mm OD x 1.22mm Thk

1шт.

25

84801570

DRIVEN SPROCKET

2шт.

26

86620026

FLANGED BEARING

4шт.

27

84814912

BALL BEARING,35 mm ID x 72 mm OD x 51.1 mm

2шт.

MAINTENANCE PART

1шт.

28

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

29

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

30

25808

LINK CHAIN

1шт.

MAINTENANCE PART

1шт.

31

86592702

WASHER,17mm ID x 45mm OD x 6mm Thk

4шт.

32

370004

SNAP RING,M35 x 1.5mm Thk, External

2шт.

33

354775

KEY,10mm x 8mm x 40mm

4шт.

34

399417

LOCK PIN,M10 x 60, Slotted

2шт.

35

47704

WASHER,35.7mm ID x 50.8mm OD x 5mm Thk

1шт.

36

378247

WASHER,21mm ID x 39mm OD x 3mm Thk

2шт.

37

325594

WASHER,M17 x 40mm OD x 5mm Thk

2шт.

Выбрано товаров: 43
