Запчасти Case IH LB433R (13.03[01]) - PICK-UP, MAIN TRANSMISSION, RH (13) - FEEDER

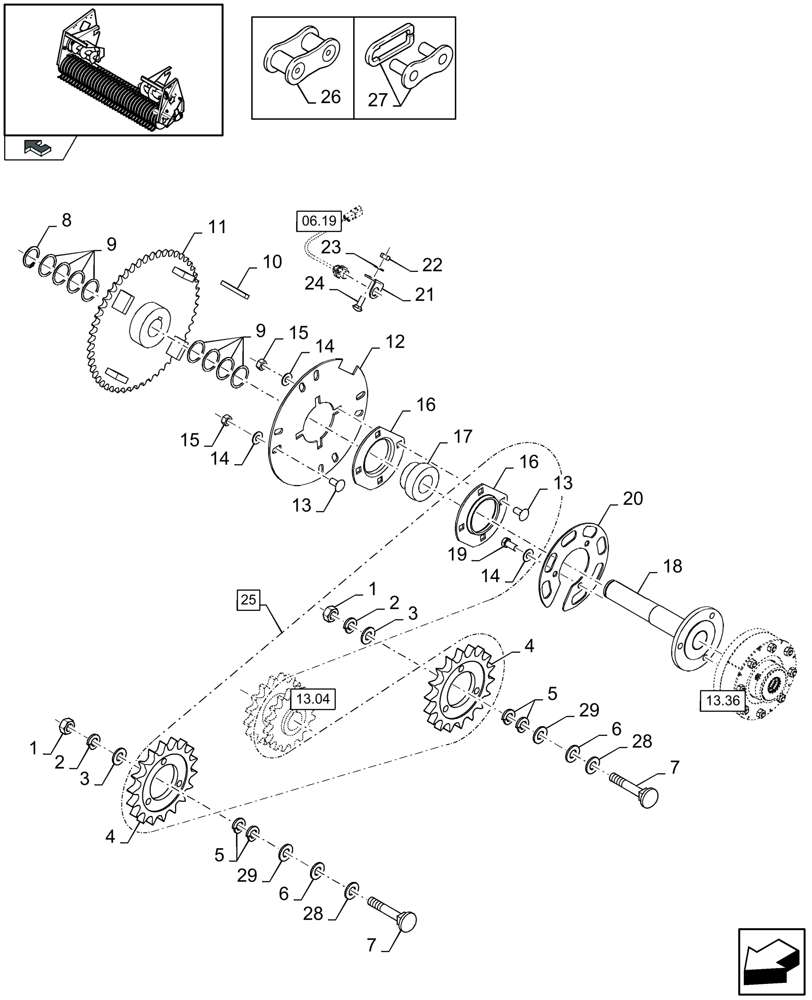

Схема запчастей Case IH LB433R - (13.03[01]) - PICK-UP, MAIN TRANSMISSION, RH (13) - FEEDER
6
home
14
5
15
3
15
13
29
7
4
16
29
5
1
9
17
27
13.04
13.36
14
26
22
21
16
19
28
14
24
3
06.19
23
11
1
7
8
20
2
13
12
9
6
28
4
10
2
18
25

Артикул

Название

Примечание

Количество

1

100020

NUT,M16 x 2.0, Cl 8

2шт.

2

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

3

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

2шт.

4

87517108

DRIVEN SPROCKET

2шт.

5

47407

WASHER,16.7mm ID x 33.3mm OD x 0.75mm Thk

4шт.

6

86592702

WASHER,17mm ID x 45mm OD x 6mm Thk

2шт.

7

120047

CARRIAGE BOLT,M16 x 70mm, Cl 8.8

2шт.

8

370006

SNAP RING,M40, Ext

1шт.

9

442203

WASHER,41mm ID x 50mm OD x 0.91mm Thk

8шт.

10

84038911

KEY

1шт.

11

84818575

DRIVEN SPROCKET

1шт.

12

84818529

DISC

1шт.

13

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

8шт.

14

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

11шт.

15

9706685

NUT,M12 x 1.75, Cl 8

8шт.

16

86620027

FLANGED BEARING,80.02mm ID x 147.6mm OD x 4mm Thk

2шт.

17

552945

BEARING ASSY,40 mm ID x 80 mm OD x 30.2 mm

1шт.

MAINTENANCE PART

1шт.

18

87648382

DISC

1шт.

19

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

3шт.

20

87681337

PLATE

1шт.

21

87730562

SUPPORT

1шт.

22

100016

NUT,M10 x 1.5, Cl 8

1шт.

23

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

24

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

1шт.

25

84807354

CHAIN,Roller, 122 Links x 19.05mm = 2324.1mm

(26, 27)

1шт.

MAINTENANCE PART

1шт.

26

25808

LINK CHAIN

1шт.

MAINTENANCE PART

1шт.

27

165590

CONNECTING LINK

1шт.

MAINTENANCE PART

1шт.

28

378247

WASHER,21mm ID x 39mm OD x 3mm Thk

2шт.

29

325594

WASHER,M17 x 40mm OD x 5mm Thk

2шт.

Выбрано товаров: 33
