Запчасти Case IH LB433R (07.05[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM

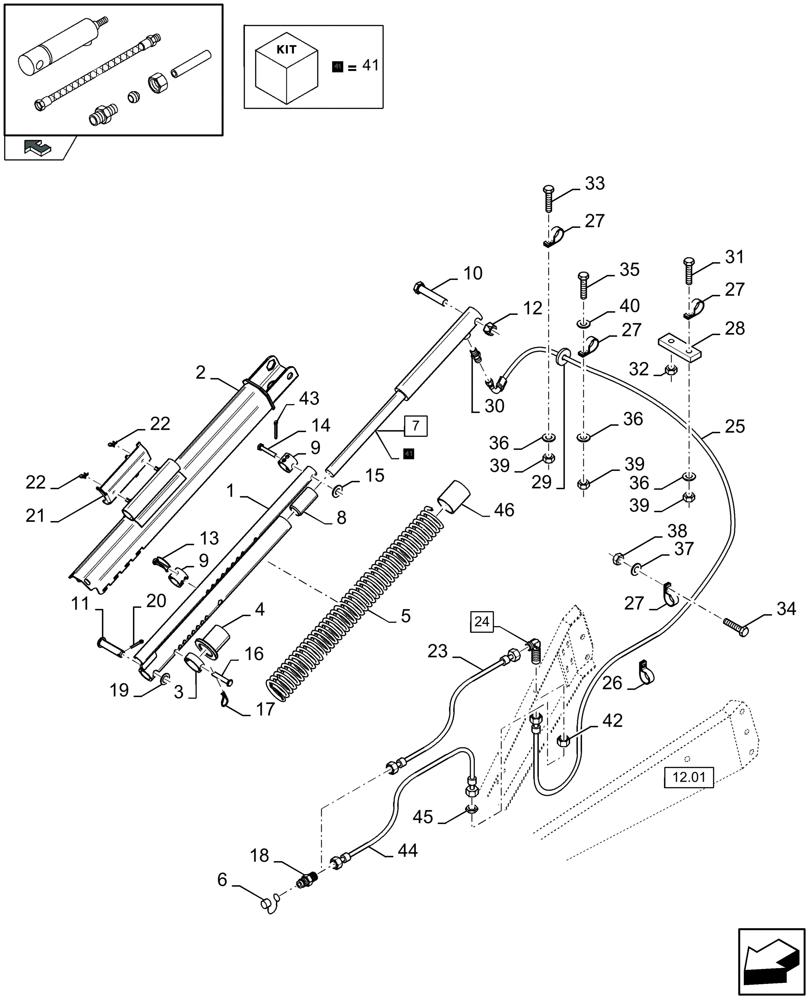

Схема запчастей Case IH LB433R - (07.05[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM
29
22
28
8
45
31
3
35
25
42
27
9
27
27
4
10
23
44
2
37
20
13
19
39
36
12
1
43
21
38
46
40
22
6
27
9
34
12.01
16
32
30
11
18
33
36
41
14
15
41
home
5
39
41
36
7
39
17
26
24

Артикул

Название

Примечание

Количество

1

84817368

SUPPORT

1шт.

2

84817374

GUIDE

1шт.

3

84817381

BUSHING,51.3mm ID x 60.3mm OD x 20mm L

1шт.

4

84817383

BUSHING

1шт.

5

84801205

EXPANDER

1шт.

6

84819677

CAP COVER

1шт.

7

84818223

HYDRAULIC CYLINDER,30mm Rod, 230mm Stroke

(41)

1шт.

8

9837602

BUSHING,31mm ID x 40mm OD x 80mm L

1шт.

9

84024657

BUSHING

2шт.

10

395528

BOLT,Hex, M20 x 2.5 x 100mm, Cl 8.8

1шт.

11

84021067

PIN

1шт.

12

380424

NUT,M20 x 2.5, Cl 8

1шт.

13

9838996

COTTER PIN

1шт.

14

336793

CLEVIS PIN,M10 x 55

1шт.

15

140017

WASHER,M10 x 20mm OD x 2mm Thk

1шт.

16

84045619

PIN,12mm OD x 72.5mm L

1шт.

17

370539

COTTER PIN,4.4mm x 52.8mm L

1шт.

18

84819675

PUSH-PULL COUPLING

1шт.

19

9820493

WASHER,20.5mm ID x 35mm OD x 2mm Thk

1шт.

20

130011

COTTER PIN,M5 x 40

1шт.

21

84818191

SUPPORT

1шт.

22

84807781

WING NUT,M8

2шт.

23

84078071

FLEXIBLE HOSE,6.35mm ID x 2500mm L, SAE 100R1

, Serial Range: -C699

1шт.

24

84041508

HYD CONNECTOR

, Serial Range: -C699

1шт.

25

84448414

FLEXIBLE HOSE,6.35mm ID x 3700mm L, SAE 100R1

1шт.

26

9993154

ELASTIC STRAP

5шт.

27

431351

CLAMP,15mm ID, 8.5mm Bolt Hole, P Type

1шт.

28

84007699

COVER PLATE

1шт.

29

84435431

GROMMET,M15 x 40 x 30

1шт.

30

396162

HYD CONNECTOR

1шт.

31

9706703

CARRIAGE BOLT,Sht Sq Nk, M6 x 1 x 20mm, Cl 8.8, Full Thd

1шт.

32

100095

THIN NUT,Thin, M16 x 2, Cl 04

1шт.

33

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

34

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

35

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

2шт.

36

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

37

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

38

9706690

NUT,M8 x 1.25, Cl 8

1шт.

39

9706755

NUT,M6, Cl 8

1шт.

40

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

41

84045272

SEAL KIT

1шт.

42

100065

JAM NUT,M14 x 1.5, Cl 8

1шт.

43

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

1шт.

44

87492506

FLEXIBLE HOSE,6.3mm ID x 2500mm L, SAE 100R1

, Start Serial: D700

1шт.

45

87493574

NUT

, Start Serial: D700

1шт.

46

84801207

BUSHING

1шт.

Выбрано товаров: 46
