Запчасти Case IH LB433R (07.03[02]) - EMERGENCY BRAKE SYSTEM, FRANCE - D700 (07) - HYDRAULIC SYSTEM

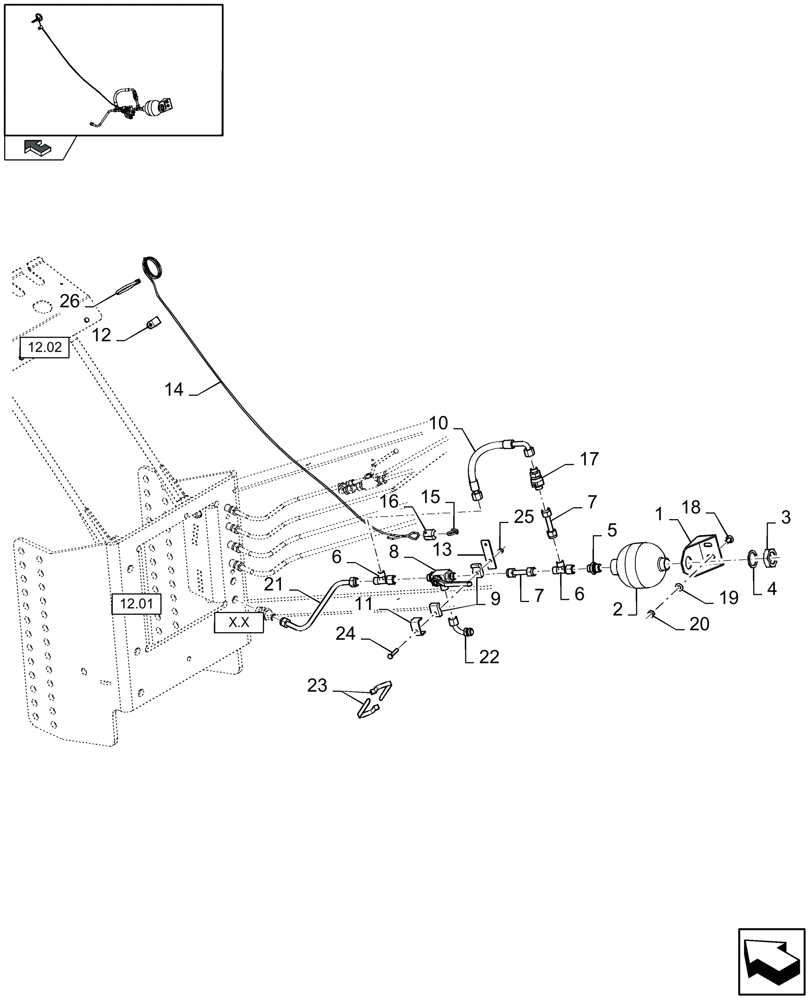

Схема запчастей Case IH LB433R - (07.03[02]) - EMERGENCY BRAKE SYSTEM, FRANCE - D700 (07) - HYDRAULIC SYSTEM
24
9
12.01
21
19
1
13
20
6
11
17
7
7
10
12.02
25
6
14
12
23
15
16
26
4
5
18
home
8
x.x
22
3
2

Артикул

Название

Примечание

Количество

1

84078103

SUPPORT

1шт.

2

84018325

ACCUMULATOR,0.5L

1шт.

3

308823

NUT,M28 x 1.5, Cl 8

1шт.

4

140110

WASHER,31mm ID x 40mm OD x 3mm Thk

1шт.

5

395019

HYD CONNECTOR,M18 x 1.5 ORB x M16 x 1.5 ORB

1шт.

6

734031

HYD CONNECTOR,M16 x 1.5 Male x M16 x 1.5 Male x M16 x 1.5 Female

2шт.

7

84146095

HYD TUBE,65 mm L

2шт.

8

84320121

DRAINCOCK/TAP SUPPLY,M16 x 1.5 x M16 x 1.5

1шт.

9

433008

CLAMP

2шт.

10

84146409

FLEXIBLE HOSE,8mm ID x 270mm L, SAE 100R16

1шт.

11

433101

SUPPORT

1шт.

12

9507809

CLAMP,11.3mm ID, 6.7mm Bolt Hole, P Type

1шт.

13

921153

PLATE

1шт.

14

9839198

CABLE

1шт.

15

84078105

RING

1шт.

16

84607248

WIRE CLAMP

1шт.

17

84078038

VALVE,M16 x 1.5 x M16 x 1.5

1шт.

18

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

2шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

20

9706690

NUT,M8 x 1.25, Cl 8

2шт.

21

87492700

HYD TUBE,10 mm OD x 153.6, 140.4 mm L

1шт.

22

418284

90 ELBOW

1шт.

23

368582

STRAP

2шт.

24

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

1шт.

25

353308

NUT,M6 x 1.0, Cl 8

1шт.

26

86566989

CABLE TIE,208mm L

CABLE STRAP

1шт.

Выбрано товаров: 26
