(90.105.056) - TWINE BOXES LH SUPPORT - D175

Запчасти Case IH LB424S XL (90.105.056) - TWINE BOXES LH SUPPORT - D175 (90) - PLATFORM, CAB, BODYWORK AND DECALS

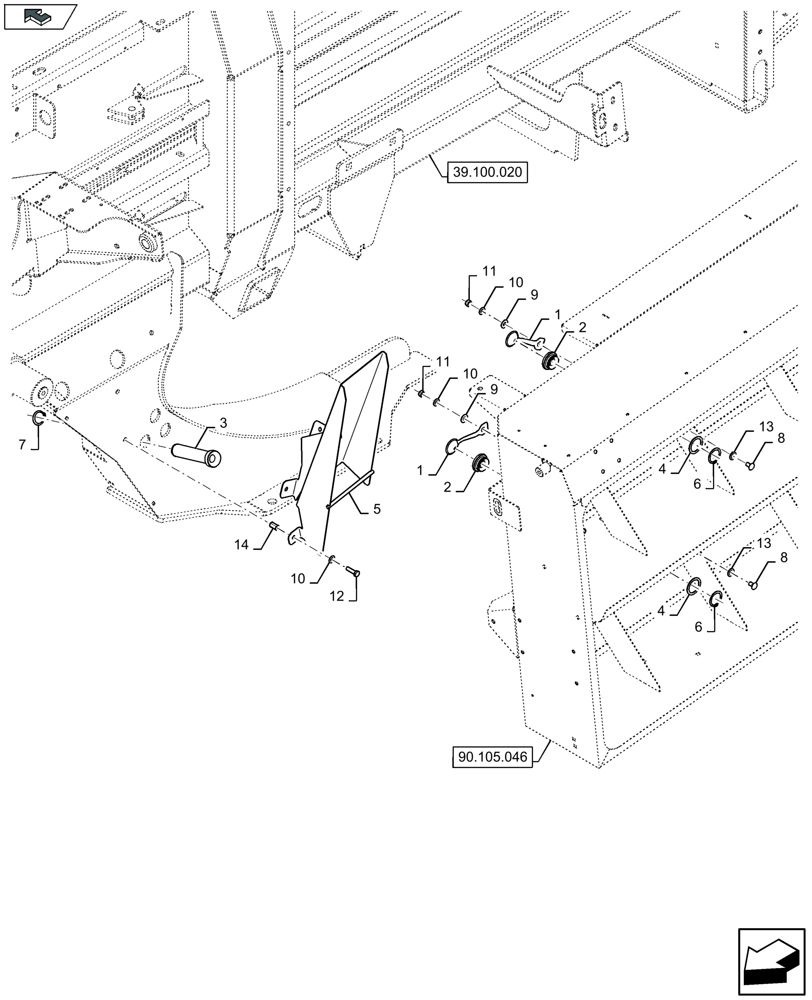

Схема запчастей Case IH LB424S XL - (90.105.056) - TWINE BOXES LH SUPPORT - D175 (90) - PLATFORM, CAB, BODYWORK AND DECALS
39.100.020
14
7
5
9
9
2
1
11
13
4
11
13
6
home
12
3
8
10
2
8
6
1
10
10
4
90.105.046
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84421934

LEAF SPRING

6шт.

2

84275921

GUIDE

6шт.

3

47953691

GUIDE

3шт.

4

84444540

WASHER,35mm ID x 45mm OD x 2mm Thk

6шт.

5

48087405

SHIELD

1шт.

6

370004

SNAP RING,M35 x 1.5mm Thk, External

6шт.

7

370003

SNAP RING,M30, External

3шт.

8

86619060

CARRIAGE BOLT,M8 x 1.25 x 16mm, Cl 8.8

6шт.

9

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

6шт.

10

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

9шт.

11

9706690

NUT,M8 x 1.25, Cl 8

6шт.

12

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

3шт.

13

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

6шт.

14

47625837

NUT

3шт.
