Запчасти Case IH LB424R XL (33.202.025) - HYDRAULIC BRAKES, TANDEM AXLE (33) - BRAKES & CONTROLS

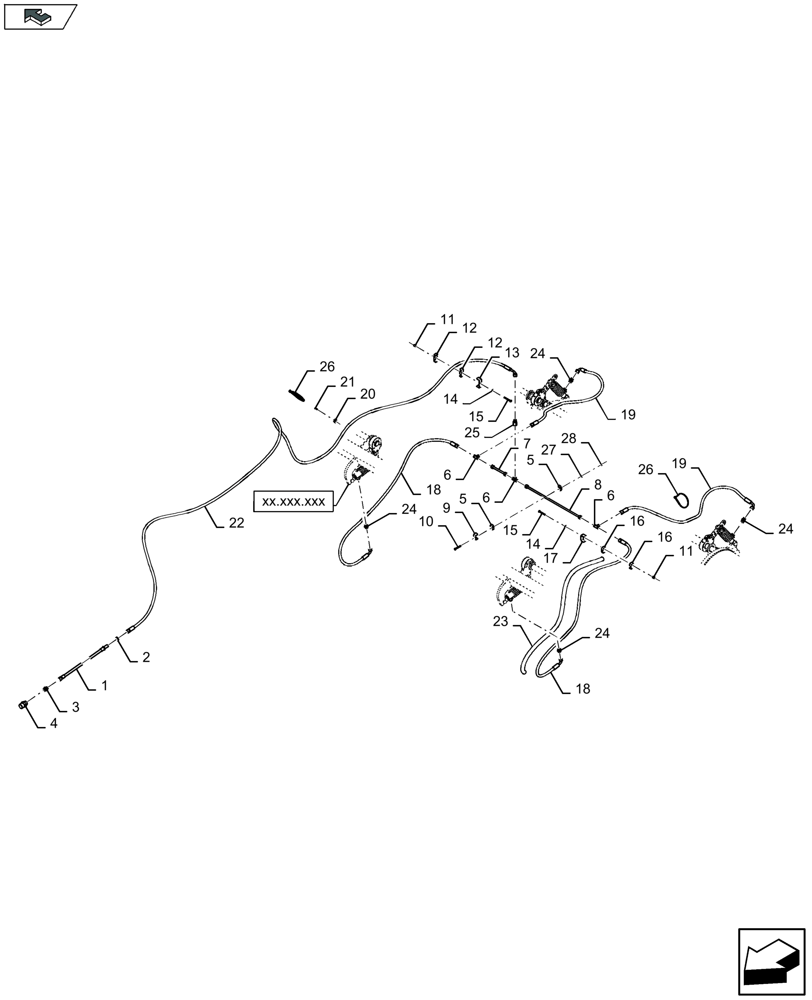

Схема запчастей Case IH LB424R XL - (33.202.025) - HYDRAULIC BRAKES, TANDEM AXLE (33) - BRAKES & CONTROLS
17
5
24
11
3
5
19
20
9
16
10
8
2
6
1
18
24
25
24
13
12
27
23
19
24
14
15
26
15
7
14
21
12
18
4
22
16
26
11
6
28
6

Артикул

Название

Примечание

Количество

1

87492507

FLEXIBLE HOSE,7.92mm ID x 2500mm L, SAE 100R1

1шт.

2

87493575

NUT

1шт.

3

395019

HYD CONNECTOR,M18 x 1.5 ORB x M16 x 1.5 ORB

1шт.

4

9839028

HYD CONNECTOR,M18 x 1.5

1шт.

5

433008

CLAMP

4шт.

6

395472

3 WAY CONNECTION,M16 x 1.5 x M16 x 1.5 x M16 x 1.5

3шт.

7

48014944

HYD TUBE

1шт.

8

48014946

HYD TUBE

1шт.

9

433101

SUPPORT

2шт.

10

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

2шт.

11

87716662

NUT

2шт.

12

430356

CLAMP

2шт.

13

84814948

SUPPORT

1шт.

14

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

15

338413

BOLT,Hex, M6 x 60mm, Cl 8.8

2шт.

16

433007

CLAMP

2шт.

17

433100

SUPPORT

1шт.

18

48035585

HYDRAULIC HOSE

2шт.

18

48006691

HYDRAULIC HOSE

2шт.

FOR LARGE TANDEM AXLE ONLY

1шт.

19

47371203

HYDRAULIC HOSE,7.92mm ID x 1260mm L, SAE 100R16

2шт.

19

47995921

HYDRAULIC HOSE

2шт.

FOR LARGE TANDEM AXLE ONLY

1шт.

20

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

2шт.

21

445395

RIVET,Pop, 4.8mm OD x 18.1mm L

2шт.

22

48031095

HYDRAULIC HOSE

1шт.

23

9507811

CONDUIT

1шт.

24

2928203

SOCKET

4шт.

25

84078124

HYD CONNECTOR,9/16" - 18 JIC x M16 x 1.5

1шт.

26

84449335

CABLE TIE,346mm L

16шт.

27

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

28

412152

NUT,M6 x 1, Cl 8.8

2шт.

Выбрано товаров: 32
