Запчасти Case IH LB424R XL (90.105.066) - TWINE BOXES RH - D175 (90) - PLATFORM, CAB, BODYWORK AND DECALS

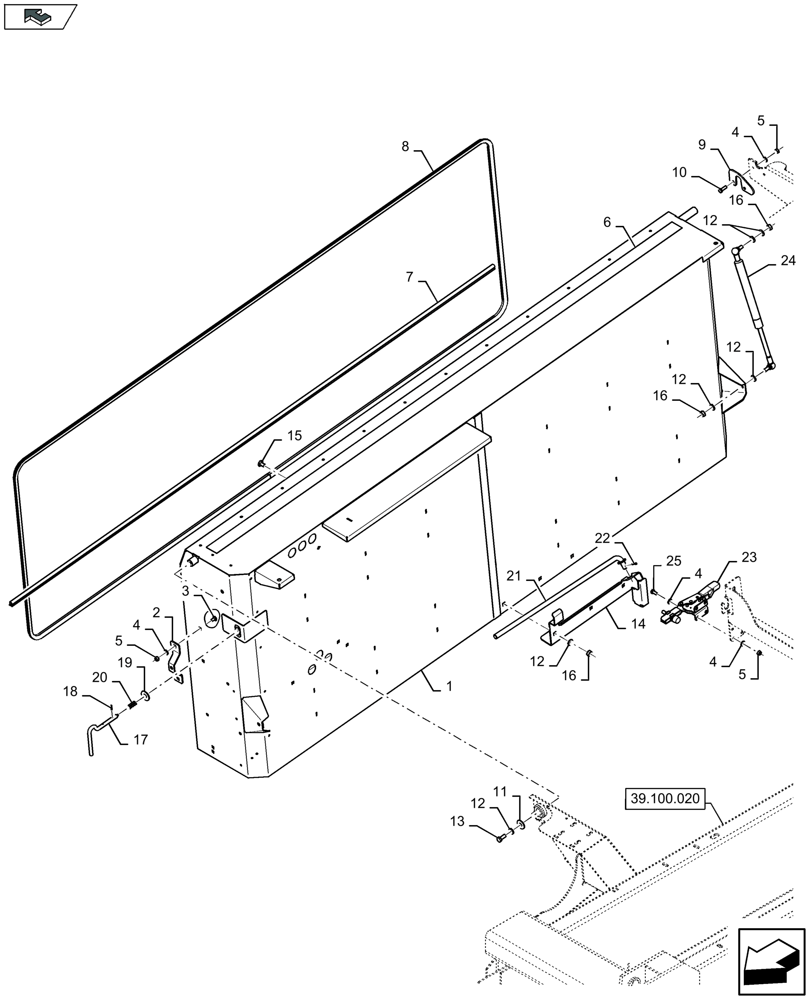

Схема запчастей Case IH LB424R XL - (90.105.066) - TWINE BOXES RH - D175 (90) - PLATFORM, CAB, BODYWORK AND DECALS
39.100.020
18
8
16
25
12
17
1
home
12
22
10
3
19
9
12
4
21
16
15
5
20
24
13
4
16
4
12
5
12
6
23
4
2
7
11
14
5

Артикул

Название

Примечание

Количество

1

48087387

TWINE BOX

1шт.

2

84582390

PLATE

2шт.

3

86619060

CARRIAGE BOLT,M8 x 1.25 x 16mm, Cl 8.8

4шт.

4

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

5

9706690

NUT,M8 x 1.25, Cl 8

10шт.

6

401502

ANTI-SKID STRIP

1шт.

7

84607251

RUBBER WEATHERSTRIP

1шт.

8

84212895

SEAL

1шт.

9

47984687

PLATE

1шт.

10

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

11

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

1шт.

12

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

13

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

1шт.

14

48061147

BRACKET

1шт.

15

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

3шт.

16

100016

NUT,M10 x 1.5, Cl 8

7шт.

17

48061907

PIN

1шт.

18

300865

LOCK PIN,M3 x 20mm OAL, Slotted

2шт.

19

87016607

WASHER,13.5mm ID x 37mm OD x 3mm Thk

1шт.

20

596127

SPRING,38.1mm Free Length

1шт.

21

48061438

SHAFT

1шт.

22

130003

COTTER PIN,3mm OD x 30mm OAL

1шт.

23

48087338

LOCK

1шт.

24

47984581

GAS STRUT

2шт.

25

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

Выбрано товаров: 25
