Запчасти Case IH LB424R XL (70.280.015) - STANDARD BALE EJECTION MECHANISM (70) - EJECTION

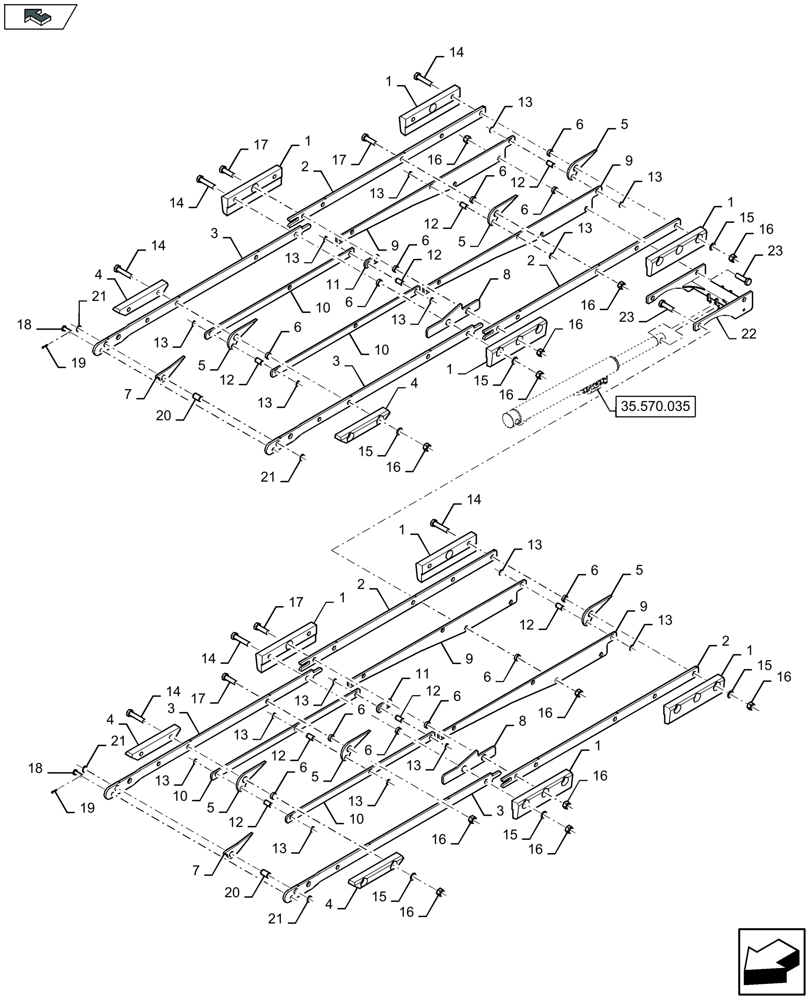

Схема запчастей Case IH LB424R XL - (70.280.015) - STANDARD BALE EJECTION MECHANISM (70) - EJECTION
15
13
20
2
1
2
16
3
23
11
home
5
6
19
16
13
16
15
15
21
3
4
5
1
23
14
16
17
13
10
12
12
1
16
5
21
13
15
8
14
17
21
13
16
9
19
3
6
12
10
13
9
12
16
10
14
21
16
15
6
4
1
14
6
5
6
1
13
16
16
13
1
20
12
13
7
6
13
4
6
6
15
14
3
11
17
13
2
17
1
22
14
7
5
6
12
12
4
8
12
2
16
9
35.570.035
13
6
13
13
6
5
13
10
9
6
18
13
18
1
16

Артикул

Название

Примечание

Количество

1

47815303

BLOCK

8шт.

2

47955587

PLATE

4шт.

3

47955588

PLATE

4шт.

4

47955576

BLOCK

4шт.

5

47815279

TOOTH

10шт.

6

47819750

BUSHING

22шт.

7

47815277

TOOTH

2шт.

8

47819722

PLATE

2шт.

9

47955590

PLATE

4шт.

10

47955584

PLATE

4шт.

11

47819723

PLATE

2шт.

12

47819717

SHAFT

14шт.

13

370024

CIRCLIP,M20, Ext

28шт.

14

412346

BOLT,Hex, M20 x 2.5 x 90mm, Cl 8.8

12шт.

15

13580001

WASHER,21mm ID x 36mm OD x 0.5mm Thk

12шт.

16

380424

NUT,M20 x 2.5, Cl 8

22шт.

17

86601713

BOLT,Hex, M20 x 65mm, Cl 8.8, Full Thd

6шт.

18

390071

CLEVIS PIN,M16 x 45

2шт.

19

130007

COTTER PIN,M4 x 25

2шт.

20

47967384

SHAFT

4шт.

21

370002

CIRCLIP,M25, External

8шт.

22

47815258

CROSSRAIL

1шт.

23

440588

BOLT,Hex, M20 x 70, 8.8

4шт.

Выбрано товаров: 23
