Запчасти Case IH LB424R (88.070.011[01]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES

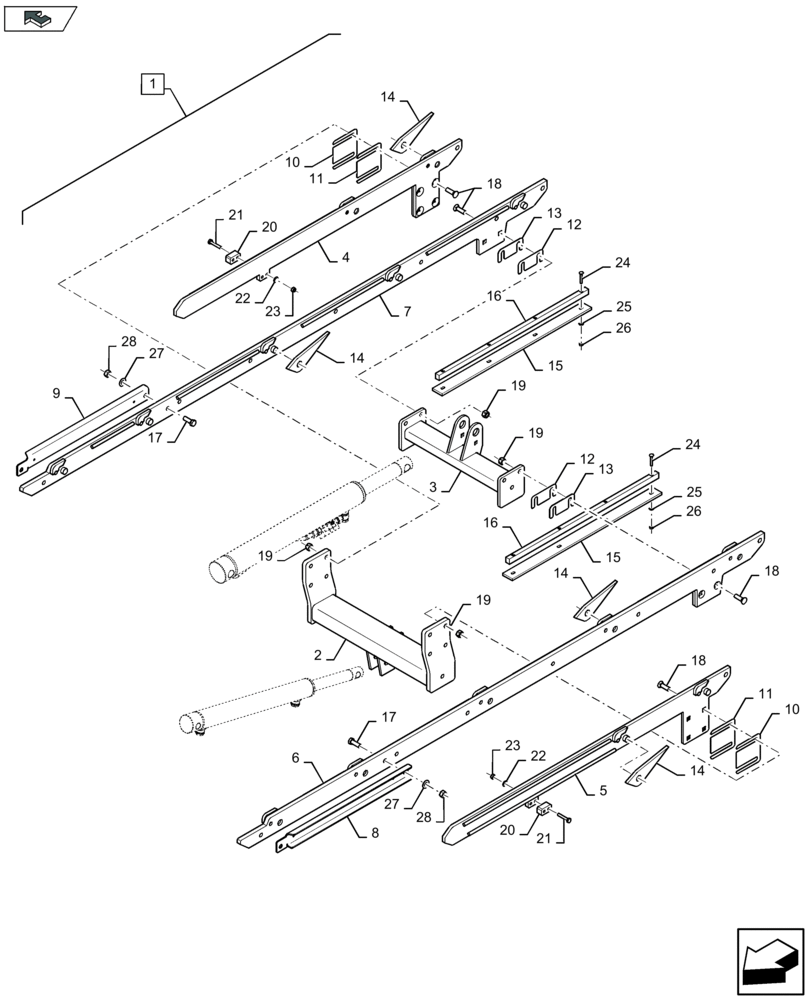

Схема запчастей Case IH LB424R - (88.070.011[01]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES
27
2
6
20
20
23
26
19
21
17
23
21
4
13
11
26
28
1
15
24
25
14
17
15
14
27
14
18
8
25
19
12
16
11
14
28
7
3
24
19
12
5
18
10
13
9
home
22
22
18
19
10
16

Артикул

Название

Примечание

Количество

1

47639120

KIT

Incl 2 - 28

1шт.

2

47480763

CROSSRAIL

1шт.

3

47449746

CROSSRAIL

1шт.

4

47440012

LATH

1шт.

5

47440688

LATH

1шт.

6

47440696

LATH

1шт.

7

47440650

LATH

1шт.

8

47656374

PROFILE

1шт.

9

47656378

PROFILE

1шт.

10

47440747

SHIM,108mm OD x 1mm Thk

2шт.

11

47440745

SHIM,108mm OD x 2mm Thk

2шт.

12

84570796

SHIM,45mm OD x 1.07mm Thk

2шт.

13

84570801

SHIM,45mm OD x 1.91mm Thk

2шт.

14

84145759

TOOTH

14шт.

15

47449895

LATH

2шт.

16

47449897

LATH

2шт.

17

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

4шт.

18

87314103

PLOW BOLT,M12 x 1.75 x 40mm, Cl 10.9

12шт.

19

100038

NUT,M12 x 1.75, Cl 8

12шт.

20

47433591

BLOCK

2шт.

21

386045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

4шт.

22

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

23

9706690

NUT,M8 x 1.25, Cl 8

4шт.

24

412327

CARRIAGE BOLT,Short Sq Nk, M6 x 1 x 40mm, Full Thd, Cl 8.8

8шт.

25

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

8шт.

26

9706755

NUT,M6, Cl 8

8шт.

27

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

28

9706685

NUT,M12 x 1.75, Cl 8

4шт.

Выбрано товаров: 28
