Запчасти Case IH LB334P (35.565.030) - KNIFE DRAWER, HYDRAULIC LINES (35) - HYDRAULIC SYSTEMS

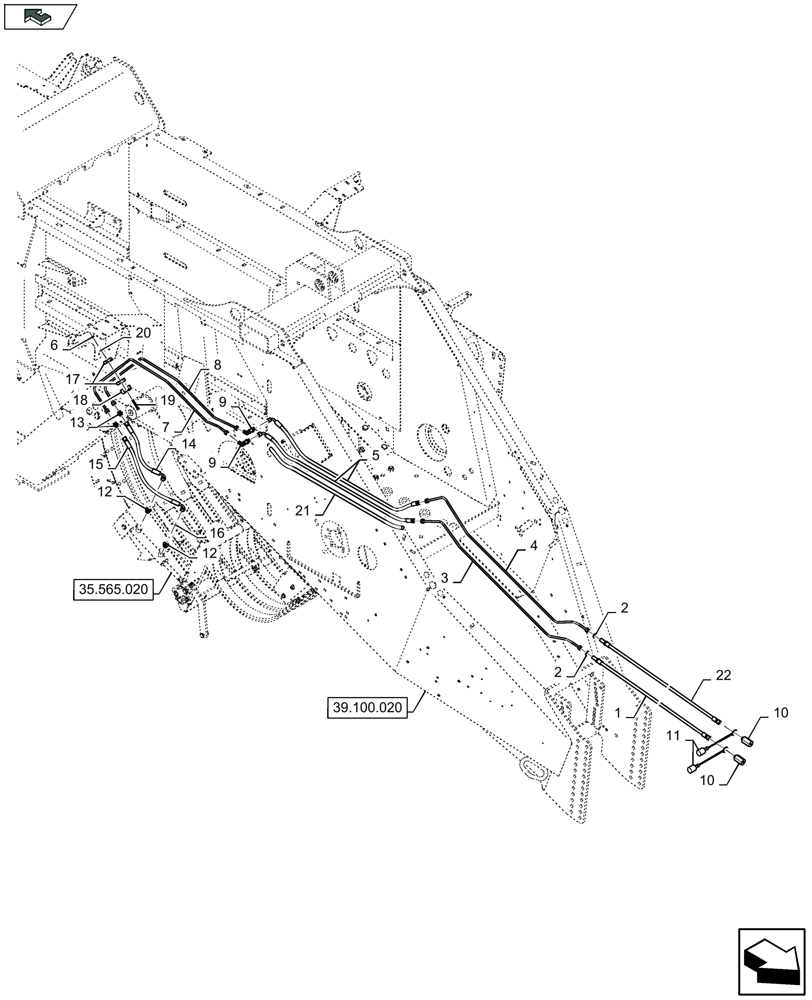

Схема запчастей Case IH LB334P - (35.565.030) - KNIFE DRAWER, HYDRAULIC LINES (35) - HYDRAULIC SYSTEMS
39.100.020
17
2
10
13
18
9
3
21
11
16
15
7
8
9
1
14
4
12
home
22
19
6
2
12
5
10
20
35.565.020

Артикул

Название

Примечание

Количество

1

87492506

FLEXIBLE HOSE,6.3mm ID x 2500mm L, SAE 100R1

, Serial Range: -C169

1шт.

1

48021940

HYDRAULIC HOSE

Black, Start Serial: D170

1шт.

2

87493574

NUT

2шт.

3

84292377

HYD TUBE

1шт.

4

84292379

HYD TUBE

1шт.

5

84350868

HYD TUBE,6.35mm ID x 1120mm L, SAE 100R16

2шт.

6

412152

NUT,M6 x 1, Cl 8.8

3шт.

7

84292497

HYD TUBE

, Serial Range: -C169

1шт.

7

48026605

, Start Serial: D166

HYD TUBE

1шт.

8

84292495

HYD TUBE

, Serial Range: -C169

1шт.

8

48026603

, Start Serial: D166

HYD TUBE

1шт.

9

84041508

HYD CONNECTOR

2шт.

10

84819675

PUSH-PULL COUPLING

2шт.

11

84819676

PROTECTION CAP

2шт.

12

386215

HYD CONNECTOR

2шт.

13

335172

HYD CONNECTOR,M14 x 1.5 x M14 x 1.5

2шт.

14

9839227

HYDRAULIC HOSE,6.35mm ID x 345mm L

1шт.

15

9839226

HOSE

1шт.

16

365947

ORIFICE

1шт.

17

430357

CLAMP

6шт.

18

431941

SUPPORT

3шт.

19

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

3шт.

20

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

3шт.

21

9507811

CONDUIT

, Start Serial: D072

1шт.

22

87492506

FLEXIBLE HOSE,6.3mm ID x 2500mm L, SAE 100R1

, Serial Range: -C169

1шт.

22

48021939

HYDRAULIC HOSE

White, Start Serial: D170

1шт.

Выбрано товаров: 26
