Запчасти Case IH LB333R (08.14[01]) - STORAGE BOX (08) - SHEET METAL/DECALS

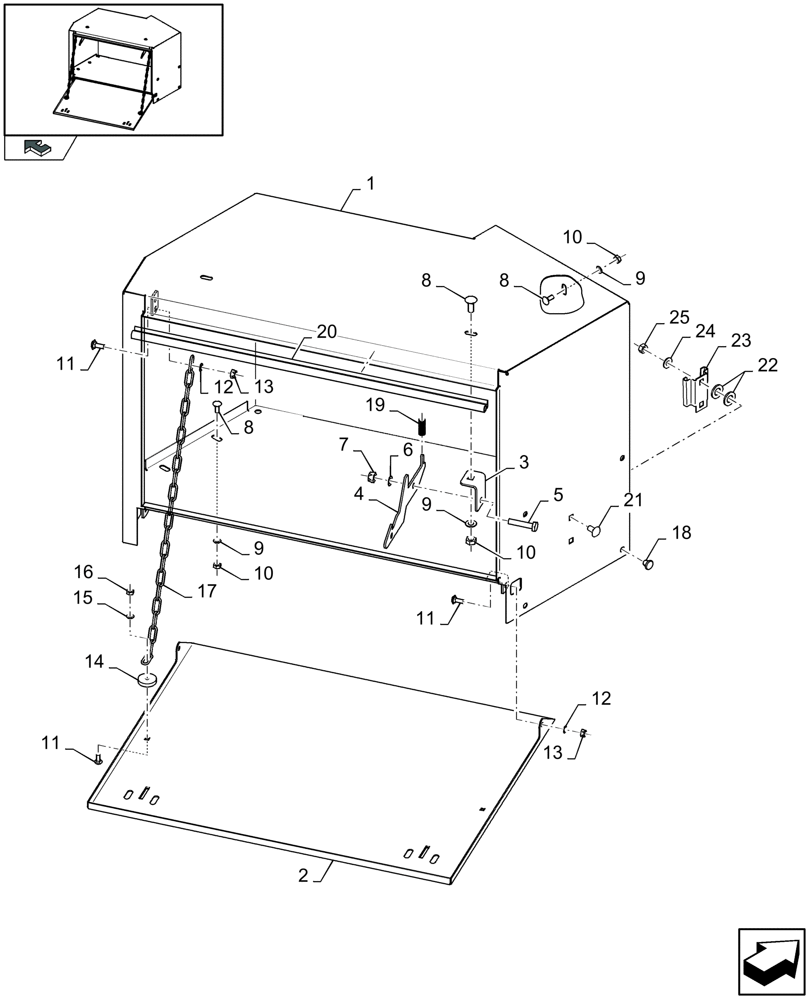

Схема запчастей Case IH LB333R - (08.14[01]) - STORAGE BOX (08) - SHEET METAL/DECALS
1
9
15
home
13
5
10
2
10
13
3
25
17
11
6
16
23
8
12
18
10
9
8
20
19
22
9
7
21
14
11
4
8
24
12
11

Артикул

Название

Примечание

Количество

1

87755795

TOOL BOX

1шт.

2

87756455

DOOR

1шт.

3

87488626

SUPPORT

2шт.

4

84818088

LOCK

2шт.

5

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

6

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

2шт.

7

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

8

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

8шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

10

9706690

NUT,M8 x 1.25, Cl 8

8шт.

11

86512439

CARRIAGE BOLT,M6 x 16mm, Cl 8.8

6шт.

12

140015

WASHER,6.4mm ID x 14mm OD x 1.6mm Thk

4шт.

13

353308

NUT,M6 x 1.0, Cl 8

4шт.

14

87033737

WASHER,9mm ID x 28mm OD x 3mm Thk

2шт.

15

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

16

9706755

NUT,M6, Cl 8

2шт.

17

84817998

CHAIN,504mm L

2шт.

18

331233

PLUG

1шт.

19

84005450

COMPRESSION SPRING,Compression, 11.13mm OD x 38.1mm L

2шт.

20

84607251

RUBBER WEATHERSTRIP

(612 MM)

1шт.

21

86619060

CARRIAGE BOLT,M8 x 1.25 x 16mm, Cl 8.8

, Start Serial: D868

2шт.

22

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

, Start Serial: D868

4шт.

23

9837606

CLIP

, Start Serial: D868

1шт.

24

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

, Start Serial: D868

2шт.

25

9706690

NUT,M8 x 1.25, Cl 8

, Start Serial: D868

2шт.

Выбрано товаров: 25
