Запчасти Case IH LB333R (07.14[01]) - PICK-UP STOP (07) - HYDRAULIC SYSTEM

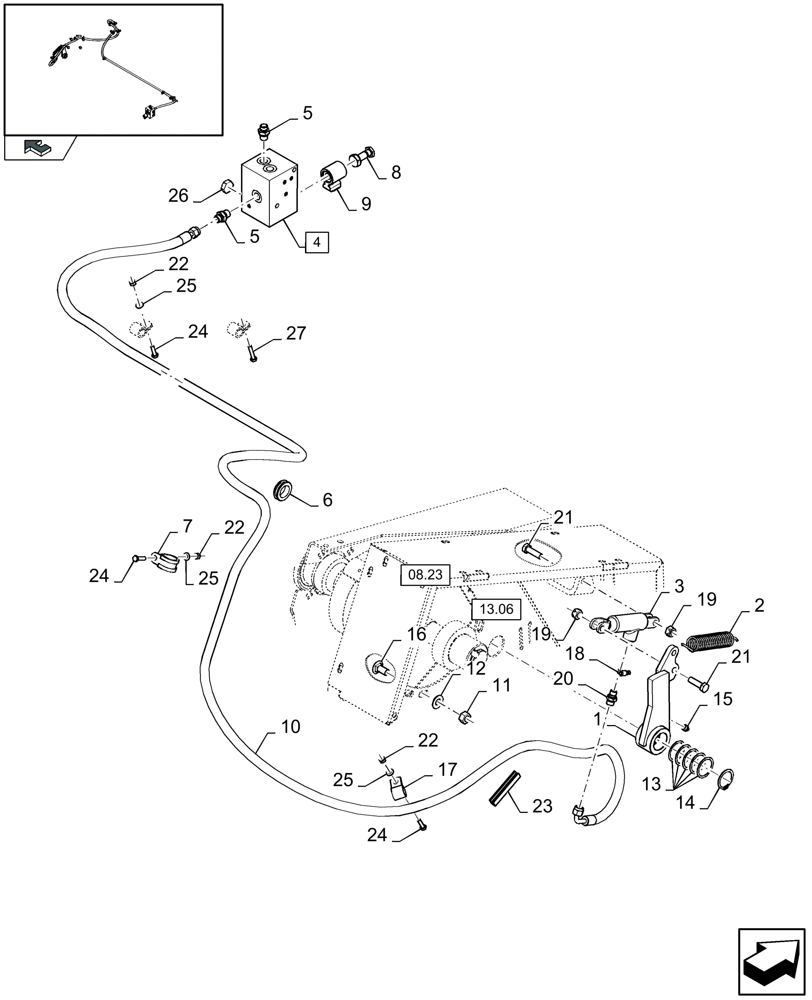

Схема запчастей Case IH LB333R - (07.14[01]) - PICK-UP STOP (07) - HYDRAULIC SYSTEM
24
24
7
20
12
26
10
22
8
22
23
13.06
6
25
08.23
14
2
4
5
21
21
5
3
15
25
11
home
1
16
24
27
19
25
13
22
9
18
19
17

Артикул

Название

Примечание

Количество

1

84817591

STOP

1шт.

2

84806601

SPRING,Extension, 28.399mm OD x 108mm L

1шт.

3

84817400

HYDRAULIC CYLINDER

1шт.

4

84460188

HYDRAULIC VALVE

(8, 9), Serial Range: -C699

1шт.

4

84197068

HYDRAULIC VALVE

(8, 9, 26), Start Serial: D700

1шт.

5

84441294

HYD CONNECTOR

5шт.

6

452802

GROMMET

1шт.

7

418407

CLAMP,24mm ID, 8.5mm Bolt Hole, P Type

3шт.

8

87367794

HYDRAULIC VALVE

1шт.

9

87367792

SOLENOID

, Serial Range: -C699

1шт.

9

84820532

COIL

, Start Serial: D700

1шт.

10

84448414

FLEXIBLE HOSE,6.35mm ID x 3700mm L, SAE 100R1

1шт.

11

9706685

NUT,M12 x 1.75, Cl 8

4шт.

12

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

13

140119

WASHER,35.2mm ID x 42.5mm OD x 1.22mm Thk

5шт.

14

370004

SNAP RING,M35 x 1.5mm Thk, External

1шт.

15

9838669

LUBE NIPPLE

1шт.

16

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

4шт.

17

431351

CLAMP,15mm ID, 8.5mm Bolt Hole, P Type

1шт.

18

574518

HOSE CLAMP,6.3mm - 15.7mm, SAE # 4

1шт.

19

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

20

9850318

HYD CONNECTOR

1шт.

21

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

22

9706755

NUT,M6, Cl 8

1шт.

23

9850033

SEAL

1шт.

24

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

6шт.

25

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

26

87357756

HYDRAULIC VALVE

, Start Serial: D700

1шт.

27

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

, Start Serial: D872

2шт.

Выбрано товаров: 29
