Запчасти Case IH LB333R (07.07[02]) - HYDRAULICS KNIVES CROPCUTTER - ROTOR - D700 (07) - HYDRAULIC SYSTEM

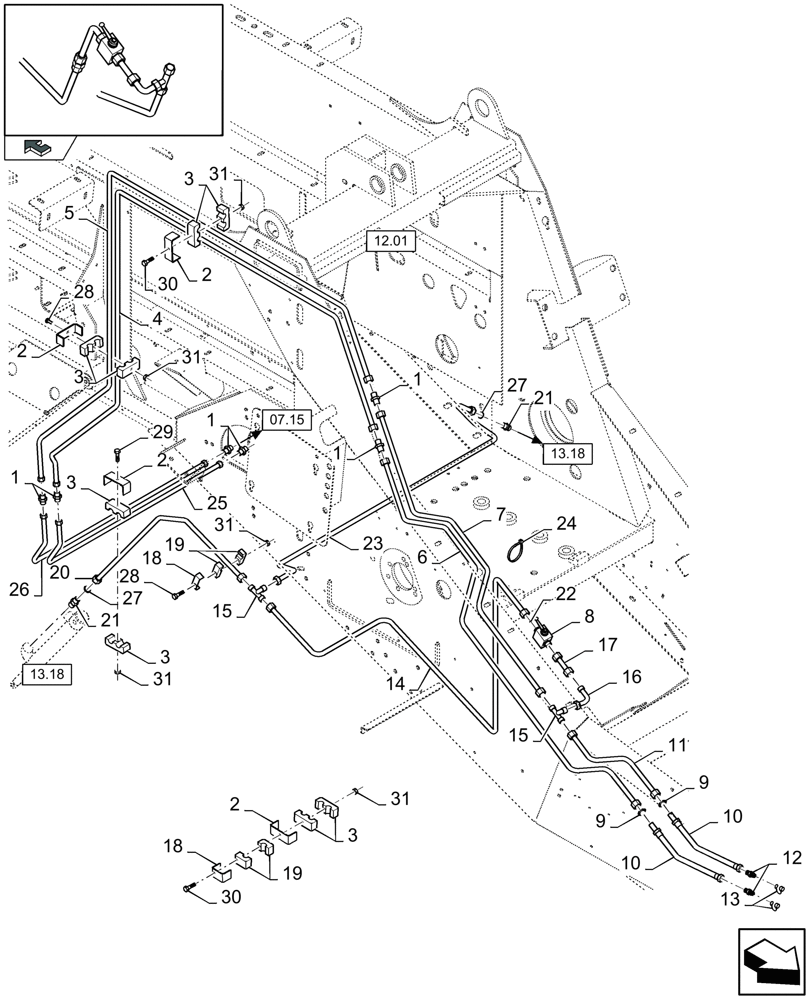

Схема запчастей Case IH LB333R - (07.07[02]) - HYDRAULICS KNIVES CROPCUTTER - ROTOR - D700 (07) - HYDRAULIC SYSTEM
31
3
26
6
27
21
11
17
28
13.18
2
31
31
28
5
1
10
18
1
23
4
3
18
3
27
15
12
22
2
15
home
25
2
19
31
30
9
1
9
10
3
2
13.18
20
29
12.01
3
07.15
7
8
21
13
19
16
24
30
1
31
14

Артикул

Название

Примечание

Количество

1

335172

HYD CONNECTOR,M14 x 1.5 x M14 x 1.5

6шт.

2

431941

SUPPORT

1шт.

3

430357

CLAMP

1шт.

4

84073518

HYD TUBE

, Serial Range: -C719

1шт.

4

84163014

HYD TUBE,8 mm OD

, Start Serial: D720

1шт.

5

84073520

HYD TUBE

, Serial Range: -C719

1шт.

5

84163016

HYD TUBE,8 mm OD

, Start Serial: D720

1шт.

6

87491153

HYD TUBE,8 mm OD x 1228, 1170 mm L

1шт.

FOR LB323R, LB333R ONLY

1шт.

6

87474971

HYD TUBE,8 mm DIA x 1385, 1068 mm L

1шт.

FOR LB423R, LB433R ONLY

1шт.

7

87491159

HYD TUBE,8 mm OD x 1100, 850 mm L

1шт.

FOR LB323R, LB333R ONLY

1шт.

7

87474969

HYD TUBE,8 mm DIA x 1010, 1009 mm L

1шт.

FOR LB423R, LB433R ONLY

1шт.

8

84062569

DRAINCOCK/TAP SUPPLY,M14 x 1.5 x M14 x 1.5

1шт.

9

87493574

NUT

2шт.

10

87492506

FLEXIBLE HOSE,6.3mm ID x 2500mm L, SAE 100R1

2шт.

11

87474967

HYD TUBE

1шт.

12

84819675

PUSH-PULL COUPLING

2шт.

13

84819676

PROTECTION CAP

2шт.

14

87491161

HYD TUBE,8 mm OD x 904, 350 mm L

1шт.

FOR LB323R, LB333R ONLY

1шт.

14

87474965

HYD TUBE,8 mm DIA x 876, 530 mm L

1шт.

FOR LB423R, LB433R ONLY

1шт.

15

379430

3 WAY CONNECTION

2шт.

16

418283

ELBOW

1шт.

17

87474977

HYD TUBE,8 mm DIA x 40 mm L

1шт.

18

433101

SUPPORT

1шт.

19

433008

CLAMP

1шт.

20

84073531

HYD TUBE

1шт.

21

386215

HYD CONNECTOR

2шт.

22

350657

RESTRICTOR VALVE

1шт.

23

84073545

HYD TUBE

1шт.

FOR LB323R, LB333R ONLY

1шт.

23

84073526

HYD TUBE

1шт.

FOR LB423R, LB433R ONLY

1шт.

24

753213

CLAMP

3шт.

25

87330800

HYD TUBE

1шт.

26

87331231

HYD TUBE

1шт.

27

9511034

SEAL

, Serial Range: -C619

2шт.

28

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

7шт.

29

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

2шт.

30

86508569

BOLT,Hex, M6 x 70mm, Cl 8.8

5шт.

31

412152

NUT,M6 x 1, Cl 8.8

14шт.

Выбрано товаров: 45
