Запчасти Case IH LB333P (15.07[01]) - TWINE TENSIONERS (15) - KNOTTER /WRAPPER

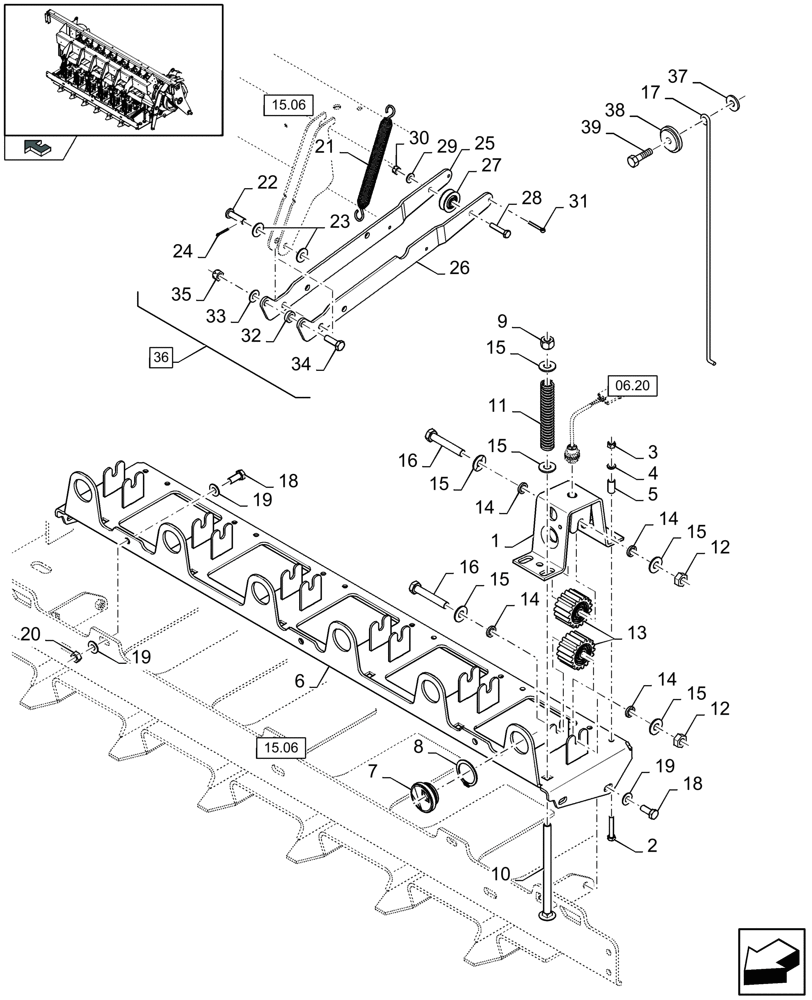

Схема запчастей Case IH LB333P - (15.07[01]) - TWINE TENSIONERS (15) - KNOTTER /WRAPPER
15
32
18
16
28
39
11
15.06
home
5
6
15
35
37
12
19
15
36
14
14
21
7
26
27
13
14
17
30
12
14
06.20
33
20
25
16
31
29
23
18
19
24
22
1
8
34
38
3
2
15
15
9
15
15.06
10
19
4

Артикул

Название

Примечание

Количество

1

87528185

BRACKET

6шт.

2

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

12шт.

3

353308

NUT,M6 x 1.0, Cl 8

12шт.

4

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

12шт.

5

9838894

SPACER,6.83mm ID x 10.29mm OD x 19mm L

12шт.

6

87653422

MOUNTING PLATE

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

6

87665379

MOUNTING PLATE

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

7

87331610

GUIDE

6шт.

8

370004

SNAP RING,M35 x 1.5mm Thk, External

6шт.

9

412141

NUT,M10 x 1.5, Cl 8

12шт.

10

84018757

BOLT,M10 x 1.5 x 160mm, CL 4.6

12шт.

11

9838888

SPRING

12шт.

12

100016

NUT,M10 x 1.5, Cl 8

12шт.

MAINTENANCE PART

1шт.

13

87382295

GEAR

12шт.

MAINTENANCE PART

1шт.

14

87391155

SPACER,10.5mm ID x 16mm OD x 3mm L

24шт.

15

378244

WASHER,10.5mm ID x 24mm OD x 2mm Thk

48шт.

16

120070

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

12шт.

MAINTENANCE PART

1шт.

17

84019720

ROD

1шт.

18

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

7шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

10шт.

20

9706690

NUT,M8 x 1.25, Cl 8

3шт.

21

87728773

TENSION SPRING

, Serial Range: -C925

6шт.

MAINTENANCE PART

1шт.

21

84465174

TENSION SPRING

, Start Serial: D926

6шт.

MAINTENANCE PART

1шт.

22

335040

CLEVIS PIN,M8 x 28mm OAL

6шт.

23

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

12шт.

24

9512667

COTTER PIN,M2 x 20mm OAL

6шт.

25

87719626

ARM

1шт.

26

87719628

ARM

1шт.

27

87521132

ROPE GUIDE ROLLER,31.5mm OD x 12mm L

1шт.

MAINTENANCE PART

1шт.

28

43117

SCREW,Hex, M6 x 1.0 x 30mm, Cl 8.8

1шт.

29

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

30

353308

NUT,M6 x 1.0, Cl 8

1шт.

31

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

1шт.

32

441178

WASHER

1шт.

33

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

34

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

35

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

36

87731160

ARM

(25 to 35)

6шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

36

87731160

ARM

(25 to 35)

4шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

37

335872

WASHER,4.1mm ID x 15mm OD x 1.6mm Thk

1шт.

38

84011441

RING,6mm ID x 60mm OD x 2mm Thk

1шт.

39

89512290

RIVET

1шт.

Выбрано товаров: 52
