Запчасти Case IH LB333P (15.04[01]) - KNOTTER TRIP MECHANISM AND TUCKER ARM (15) - KNOTTER /WRAPPER

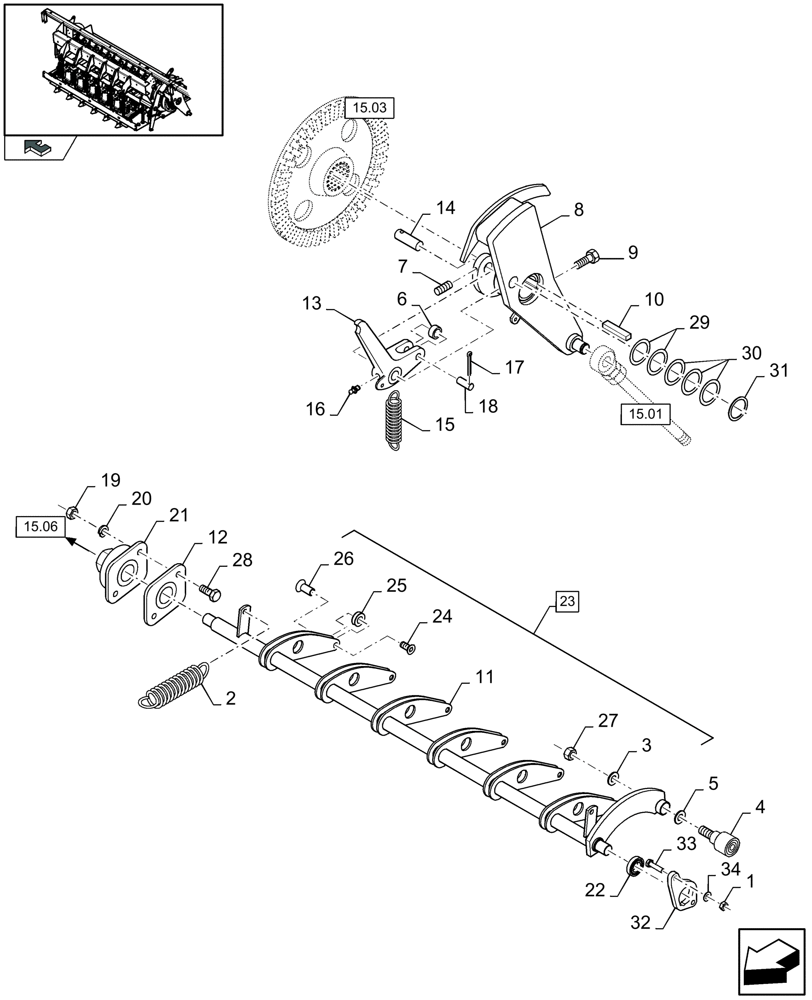

Схема запчастей Case IH LB333P - (15.04[01]) - KNOTTER TRIP MECHANISM AND TUCKER ARM (15) - KNOTTER /WRAPPER
15.01
10
15.03
12
home
14
16
27
30
33
15
28
6
15.06
7
23
32
17
31
13
24
5
25
1
2
26
4
29
20
21
11
19
8
22
34
9
18
3

Артикул

Название

Примечание

Количество

1

100016

NUT,M10 x 1.5, Cl 8

2шт.

2

9838862

SPRING

2шт.

3

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

4

9838366

ROLLER,32mm OD x 40mm L

1шт.

MAINTENANCE PART

1шт.

5

84014757

BUSHING,12mm ID x 25mm OD x 14mm L

1шт.

6

84400783

ROLLER

1шт.

MAINTENANCE PART

1шт.

7

84021161

SET SCREW,M8 x 12mm

1шт.

8

84100887

ARM

1шт.

9

84814919

SET SCREW,M12 x 20mm, Cl 8.8

2шт.

10

9838854

KEY

1шт.

11

87668702

SHAFT

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

11

87653427

SHAFT

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

12

87665393

PLATE

1шт.

13

84801036

ARM

1шт.

14

9838844

SHAFT

1шт.

15

84806601

SPRING,Extension, 28.399mm OD x 108mm L

1шт.

MAINTENANCE PART

1шт.

16

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

1шт.

17

300868

ROLL PIN,6mm OD x 36mm L, Slotted

1шт.

18

84058620

PIN,20mm OD x 62mm L

1шт.

19

9706690

NUT,M8 x 1.25, Cl 8

2шт.

20

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

21

9837806

FLANGED BEARING,25mm ID

1шт.

MAINTENANCE PART

1шт.

22

84817518

BALL BEARING,25mm ID x 47mm OD x 12mm W

1шт.

MAINTENANCE PART

1шт.

23

87668703

SHAFT

(3 to 5, 11, 24 to 27)

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

23

87653426

SHAFT

(3 to 5, 11, 24 to 27)

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

24

9838237

HEX SOC SCREW,CSS, #10 - 32 x 1/2"

6шт.

MAINTENANCE PART

1шт.

25

87521132

ROPE GUIDE ROLLER,31.5mm OD x 12mm L

6шт.

MAINTENANCE PART

1шт.

26

84607927

SCREW,#10 - 32 x 0.55",

6шт.

MAINTENANCE PART

1шт.

27

399555

THIN NUT,Thin, M12 x 1.5, Cl 04

1шт.

28

86512443

CARRIAGE BOLT,Sht Nk, M8 x 35mm, Cl 8.8, Full Thd

2шт.

29

9838835

SHIM,57.15mm ID x 76.2mm OD x 0.25mm Thk

2шт.

30

9838834

SHIM,57.15mm ID x 76.2mm OD x 0.8mm Thk

3шт.

31

327911

CIRCLIP,55mm ID

1шт.

32

87666776

HOUSING

1шт.

33

120068

BOLT,Hex, M10 x 40mm, Cl 8.8

2шт.

34

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 48
