Запчасти Case IH LB333P (08.22[01]) - PICK UP SHIELDINGS (08) - SHEET METAL/DECALS

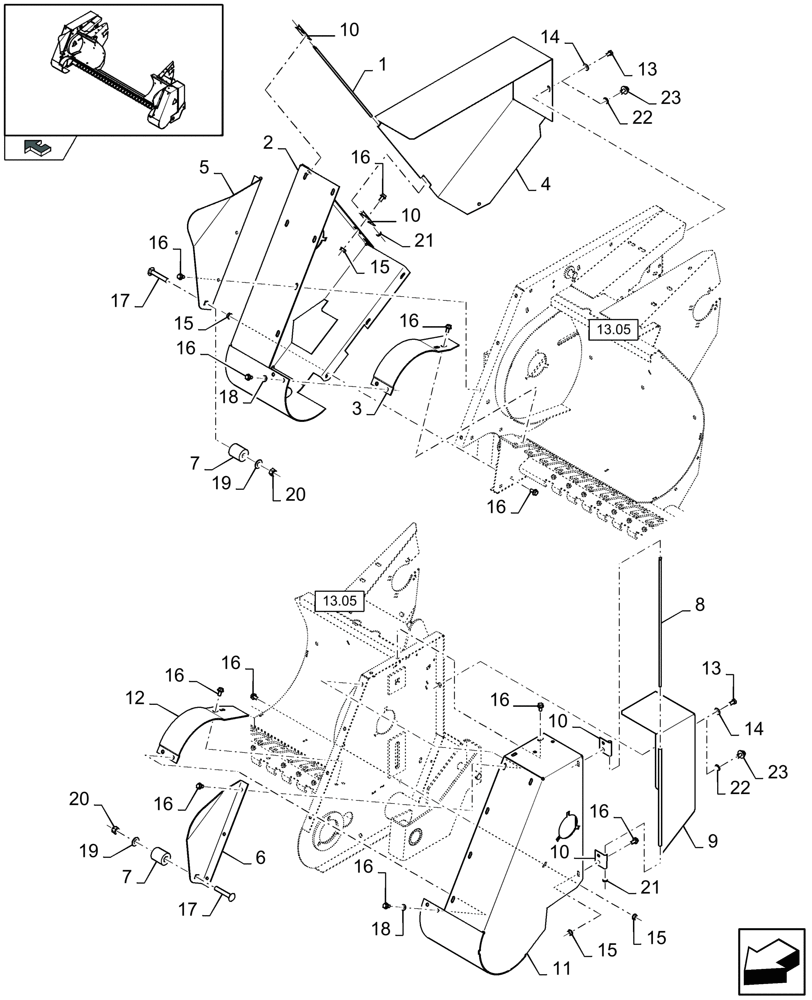

Схема запчастей Case IH LB333P - (08.22[01]) - PICK UP SHIELDINGS (08) - SHEET METAL/DECALS
15
16
23
9
16
17
16
18
16
10
14
15
15
19
21
20
12
23
17
18
20
10
4
16
16
16
16
21
7
13.05
3
16
2
13
10
13
22
6
10
15
11
home
5
14
7
16
22
19
13.05
8
16
1

Артикул

Название

Примечание

Количество

1

84137917

CLEVIS PIN

1шт.

2

87628487

SHIELD

1шт.

3

84607744

SHIELD

1шт.

4

84137914

SHIELD

, Serial Range: -C799

1шт.

4

84199034

SHIELD

, Start Serial: D800

1шт.

5

84607742

COVER PLATE

1шт.

6

84607741

COVER PLATE

1шт.

7

395087

INSULATOR BLOCK

2шт.

8

9837915

ROD

1шт.

9

87658117

DOOR

, Serial Range: -C799

1шт.

9

84199033

SHIELD

, Start Serial: D800

1шт.

10

84607734

HINGE

4шт.

11

87628491

SHIELD

1шт.

12

84607745

SHIELD

1шт.

13

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

, Serial Range: -C799

2шт.

14

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

, Serial Range: -C799

2шт.

15

86505868

SERRATED NUT,Hex, M8 x 1.25, Cl 8

13шт.

16

86511478

BOLT,Hex Serr, M8 x 1.25 x 16mm

31шт.

17

338263

CARRIAGE BOLT,Sht Sq Nk, M12 x 1.75 x 70mm, Cl 8.8

2шт.

18

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

19

378245

WASHER,13mm ID x 28.5mm OD x 2.7mm Thk

2шт.

20

100038

NUT,M12 x 1.75, Cl 8

2шт.

21

84429041

LOCKING RING

2шт.

22

9514605

LOCK WASHER,9.8mm ID x 18.5mm OD x 1.5mm Thk

, Start Serial: D800

2шт.

23

9514603

LOCK,1/4 Turn, 28.8mm OAL

, Start Serial: D800

2шт.

Выбрано товаров: 25
