Запчасти Case IH LB333P (08.13[01]) - LADDER AND BUMPER (08) - SHEET METAL/DECALS

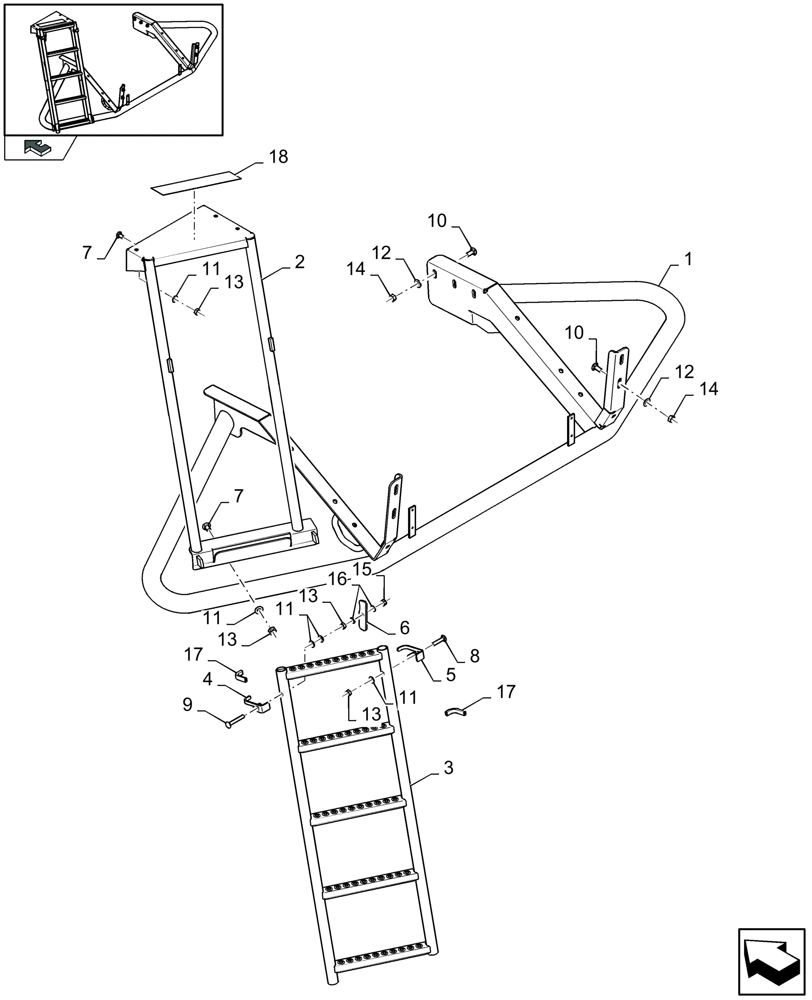

Схема запчастей Case IH LB333P - (08.13[01]) - LADDER AND BUMPER (08) - SHEET METAL/DECALS
17
14
11
11
16
12
13
10
15
11
1
17
9
12
7
6
7
18
8
14
11
home
13
13
10
2
5
3
13
4

Артикул

Название

Примечание

Количество

1

84819336

BRACKET

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

1

84819331

BRACKET

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

2

84819311

SUPPORT

1шт.

FOR ROTOR ONLY

1шт.

2

84819760

LADDER

1шт.

FOR STANDARD AND PACKER ONLY

1шт.

3

84819316

LADDER

1шт.

FOR ROTOR ONLY

1шт.

4

84819319

BRACKET

1шт.

FOR ROTOR ONLY

1шт.

5

84819321

BRACKET

1шт.

FOR ROTOR ONLY

1шт.

6

84800139

COVER PLATE

1шт.

FOR ROTOR ONLY

1шт.

7

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

4шт.

8

350459

CARRIAGE BOLT,Rnd Head, M10 x 1.5 x 50mm, Full Thd, Cl 8.8

1шт.

FOR ROTOR ONLY

1шт.

9

374894

CARRIAGE BOLT,Sq Nk, M10 x 70mm, Cl 8.8

1шт.

FOR ROTOR ONLY

1шт.

10

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

10шт.

11

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

12

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

10шт.

13

100016

NUT,M10 x 1.5, Cl 8

1шт.

14

9706685

NUT,M12 x 1.75, Cl 8

10шт.

15

100037

LOCK NUT,M10 x 1.5, Cl 8

1шт.

FOR ROTOR ONLY

1шт.

16

300368

SPRING,10.199mm ID x 20mm OD x 1.1mm Thk

2шт.

FOR ROTOR ONLY

1шт.

17

455168

TUBE,8.00 mm ID x 370.00 mm

1шт.

FOR ROTOR ONLY

1шт.

18

401502

ANTI-SKID STRIP

L= 270 mm

1шт.

Выбрано товаров: 33
