Запчасти Case IH LB333P (08.07[01]) - TWINE BOXES RH (08) - SHEET METAL/DECALS

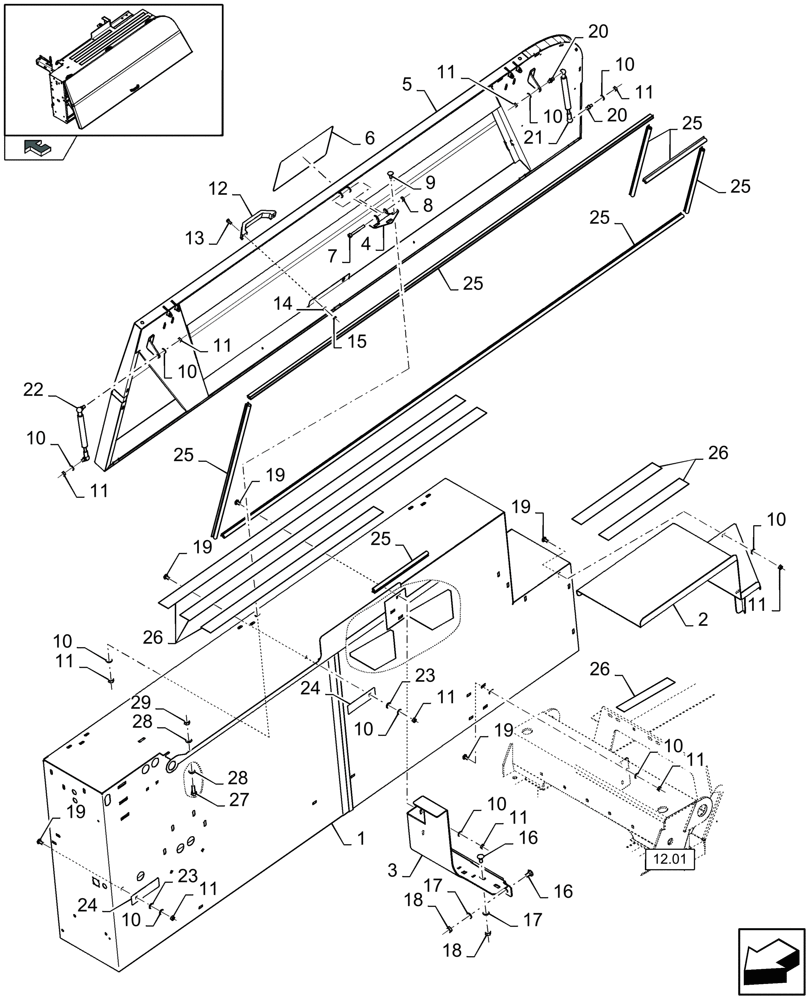

Схема запчастей Case IH LB333P - (08.07[01]) - TWINE BOXES RH (08) - SHEET METAL/DECALS
11
17
2
home
13
10
6
10
25
28
11
11
14
26
11
11
24
19
24
20
19
11
25
25
22
1
18
11
8
23
10
29
15
19
25
7
25
16
10
12.01
12
4
10
19
10
5
11
17
9
10
25
11
3
23
26
27
10
20
18
28
16
10
26
11
21
19
10

Артикул

Название

Примечание

Количество

1

87727528

TWINE BOX

1шт.

2

84142915

PLATE

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

2

84444465

PLATE

, Serial Range: -C727

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

2

84142915

PLATE

, Start Serial: D728

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

3

84819374

SUPPORT

, Serial Range: -C727

1шт.

FOR LB323S, LB323R, LB323P, LB423S, LB423R ONLY

1шт.

3

84167611

SUPPORT

, Start Serial: D728

1шт.

FOR LB323S, LB323R, LB323P, LB423S, LB423R ONLY

1шт.

3

84444537

SUPPORT

, Serial Range: -C727

1шт.

FOR LB333S, LB333P, LB333R, LB433S, LB433R ONLY

1шт.

3

84167594

SUPPORT

, Start Serial: D728

1шт.

FOR LB333S, LB333P, LB333R, LB433S, LB433R ONLY

1шт.

4

87471120

HINGE

3шт.

5

87487536

DOOR

1шт.

6

84819405

DECAL

1шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

6

84819407

DECAL

1шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

7

9839580

HEX SOC SCREW,M8 x 70mm, Cl 8.8

3шт.

8

86629542

NUT,M8 x 1.25, Cl 8.8

3шт.

9

120037

CARRIAGE BOLT,Short Nk, M8 x 20mm, Cl 8.8, Full Thd

9шт.

10

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

28шт.

11

9706690

NUT,M8 x 1.25, Cl 8

28шт.

12

9837395

HANDLE

1шт.

13

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

14

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

15

9706755

NUT,M6, Cl 8

2шт.

16

338949

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

17

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

18

100016

NUT,M10 x 1.5, Cl 8

4шт.

19

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

12шт.

20

9837364

BALL JOINT

2шт.

21

9837397

GAS STRUT

1шт.

22

84078857

GAS STRUT

1шт.

23

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

2шт.

24

84819384

COVER

2шт.

FOR LB323S, LB323P, LB323R, LB333S, LB333P, LB333R ONLY

1шт.

24

87332566

FIXING PLATE

, Serial Range: -C927

2шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

24

84421934

LEAF SPRING

, Start Serial: D928

2шт.

FOR LB423S, LB423R, LB433S, LB433R ONLY

1шт.

25

84607251

RUBBER WEATHERSTRIP

1шт.

26

401502

ANTI-SKID STRIP

1шт.

27

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

, Start Serial: D728

2шт.

28

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

, Start Serial: D728

4шт.

29

84807411

THIN NUT,Thin, M10 x 1.5, Cl 04

, Start Serial: D728

2шт.

Выбрано товаров: 49
