(08.05[01]) - PROTECTIONS, LH

Запчасти Case IH LB333P (08.05[01]) - PROTECTIONS, LH (08) - SHEET METAL/DECALS

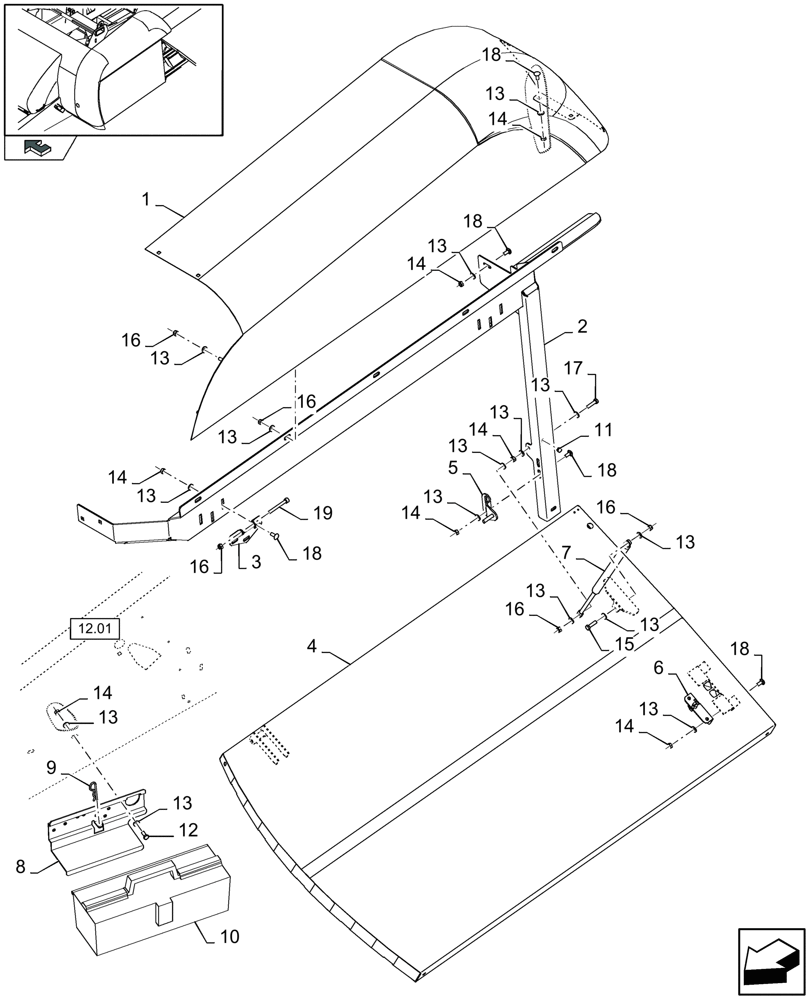

Схема запчастей Case IH LB333P - (08.05[01]) - PROTECTIONS, LH (08) - SHEET METAL/DECALS
16
13
5
10
8
16
13
18
6
16
13
18
13
7
13
home
14
14
11
13
18
13
15
13
14
19
12
9
13
13
18
13
16
14
4
14
14
16
14
12.01
1
2
13
17
13
18
3
13
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87727607

SHIELD

1шт.

2

84136469

PROFILE

1шт.

3

87471120

HINGE

2шт.

4

87488672

DOOR

1шт.

5

84100154

LOCKING TAB

1шт.

6

84015292

LATCH

1шт.

7

87393911

GAS STRUT

1шт.

8

84053844

SUPPORT

1шт.

9

437424

COTTER PIN

1шт.

10

84038528

TOOL BOX

1шт.

11

336455

PLUG

1шт.

12

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

32шт.

14

9706690

NUT,M8 x 1.25, Cl 8

19шт.

15

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

1шт.

16

86629542

NUT,M8 x 1.25, Cl 8.8

10шт.

17

300381

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

1шт.

18

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

16шт.

19

9839580

HEX SOC SCREW,M8 x 70mm, Cl 8.8

2шт.
