Запчасти Case IH LB333P (07.03[01]) - EMERGENCY BRAKE SYSTEM, FRANCE - C699 (07) - HYDRAULIC SYSTEM

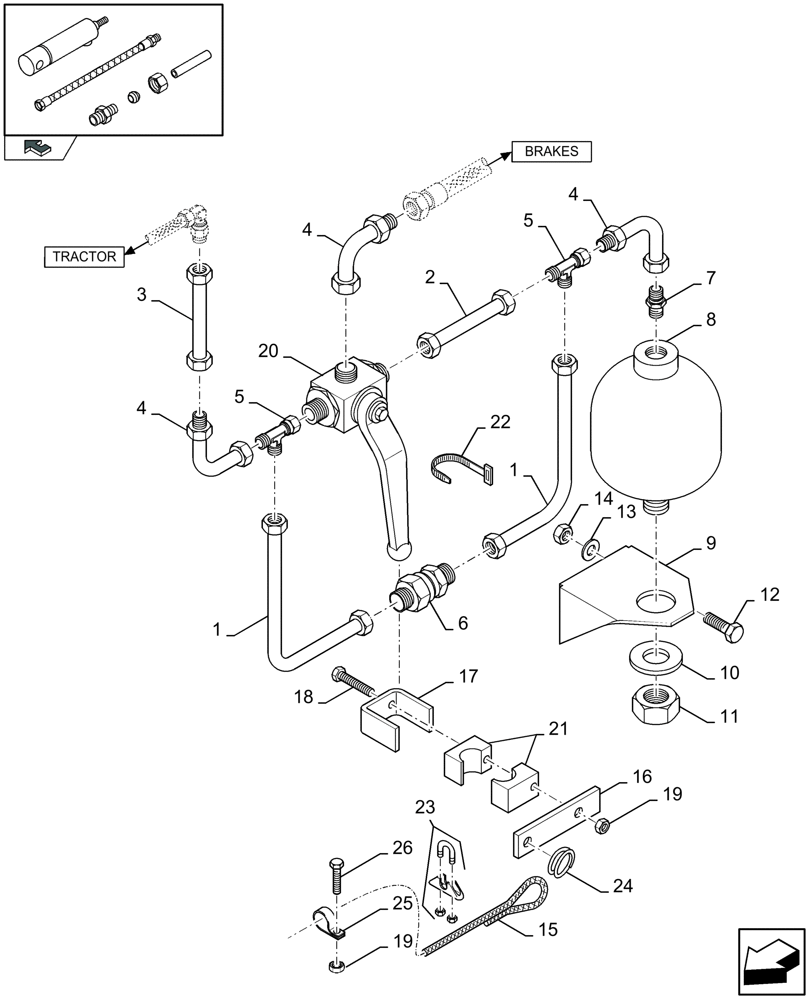

Схема запчастей Case IH LB333P - (07.03[01]) - EMERGENCY BRAKE SYSTEM, FRANCE - C699 (07) - HYDRAULIC SYSTEM
4
10
3
15
24
5
26
25
home
11
20
19
4
4
8
22
18
9
13
7
1
16
12
17
1
2
14
19
5
6
21
23

Артикул

Название

Примечание

Количество

1

84073561

HYD TUBE

2шт.

2

84100003

HYD TUBE,68 mm Length

1шт.

3

84078187

HYD TUBE,10 mm OD, 45 mm Length

1шт.

4

418284

90 ELBOW

3шт.

5

734031

HYD CONNECTOR,M16 x 1.5 Male x M16 x 1.5 Male x M16 x 1.5 Female

2шт.

6

84078038

VALVE,M16 x 1.5 x M16 x 1.5

1шт.

7

395019

HYD CONNECTOR,M18 x 1.5 ORB x M16 x 1.5 ORB

1шт.

8

84018412

ACCUMULATOR,0.5L

1шт.

9

84078103

SUPPORT

1шт.

10

140110

WASHER,31mm ID x 40mm OD x 3mm Thk

1шт.

11

308823

NUT,M28 x 1.5, Cl 8

1шт.

12

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

14

9706690

NUT,M8 x 1.25, Cl 8

2шт.

15

9839198

CABLE

1шт.

16

921153

PLATE

1шт.

17

433101

SUPPORT

1шт.

18

300507

BOLT,Hex, M6 x 1 x 35mm, Cl 8.8

1шт.

19

353308

NUT,M6 x 1.0, Cl 8

1шт.

20

84320121

DRAINCOCK/TAP SUPPLY,M16 x 1.5 x M16 x 1.5

1шт.

21

433008

CLAMP

2шт.

22

368582

STRAP

2шт.

23

84607248

WIRE CLAMP

1шт.

24

84078105

RING

1шт.

25

9507809

CLAMP,11.3mm ID, 6.7mm Bolt Hole, P Type

1шт.

26

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

Выбрано товаров: 26
