Запчасти Case IH LB324R (88.070.015[01]) - DIA KIT: ROLLER BALE CHUTE - D137 (88) - ACCESSORIES

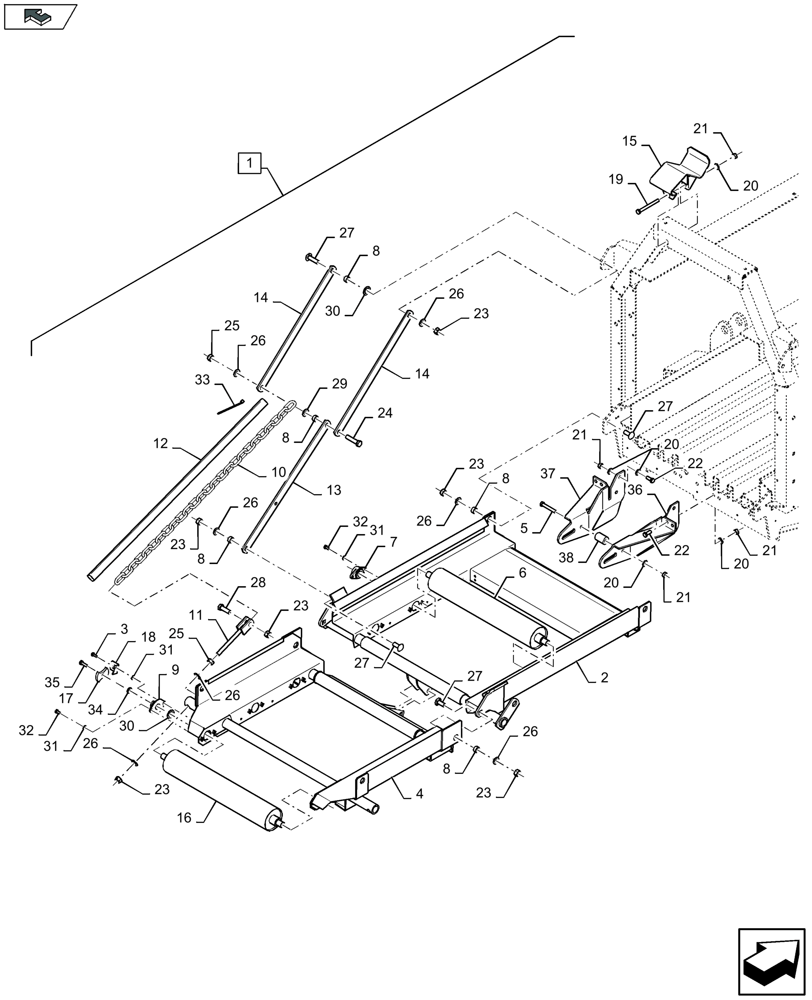

Схема запчастей Case IH LB324R - (88.070.015[01]) - DIA KIT: ROLLER BALE CHUTE - D137 (88) - ACCESSORIES
24
23
37
38
23
12
29
2
31
27
16
34
15
30
23
26
7
27
26
14
18
11
8
8
25
8
21
26
4
30
23
27
21
32
31
26
35
1
32
33
10
5
28
25
3
13
home
21
9
26
26
23
19
27
14
20
23
22
20
20
6
31
22
26
17
36
20
8
21
8

Артикул

Название

Примечание

Количество

1

47861061

DIA KIT, HARVESTER

Incl 2 - 38

1шт.

2

87631715

FRAME

1шт.

3

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

4

87724056

FRAME

1шт.

5

86508581

BOLT,Hex, M12 x 90mm, Cl 8.8

1шт.

6

84032866

ROLLER,108mm OD x 743mm L

5шт.

7

9839087

NYLON BEARING,25.5mm ID x 50mm OD x 30mm Thk

8шт.

8

9837933

SPACER,17mm ID x 25.4mm OD x 12.5mm L

10шт.

9

9837806

FLANGED BEARING,25mm ID

4шт.

10

84074138

CHAIN,1190mm L

2шт.

11

9512549

ROD

2шт.

12

292267

LAMP

L = 1.2M

2шт.

13

84074054

SUPPORT

2шт.

14

84074051

SUPPORT

4шт.

15

47538280

SUPPORT

2шт.

16

84801333

ROLLER,108mm OD x 749mm L

1шт.

17

84583160

PLATE

1шт.

18

84164081

SUPPORT

1шт.

19

309308

BOLT,Hex, M12 x 1.75 x 120mm, Cl 8.8

2шт.

20

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

15шт.

21

9706685

NUT,M12 x 1.75, Cl 8

11шт.

22

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

8шт.

23

86000441

NUT,M16 x 2.0, Cl 8

12шт.

24

120047

CARRIAGE BOLT,M16 x 70mm, Cl 8.8

2шт.

25

100020

NUT,M16 x 2.0, Cl 8

4шт.

26

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

14шт.

27

412185

CARRIAGE BOLT,Short Sq Nk, M16 x 2 x 50mm, Cl 8.8, Full Thd

8шт.

28

120090

BOLT,Hex, M16 x 50mm, Cl 8.8

2шт.

29

48017172

BUSHING

2шт.

30

140104

WASHER,26mm ID x 45mm OD x 3mm Thk

4шт.

31

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

24шт.

32

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

23шт.

33

84449335

CABLE TIE,346mm L

4шт.

34

447336

WASHER,11mm ID x 25mm OD x 3.99mm Thk

1шт.

35

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

1шт.

36

47924745

SUPPORT

RH

1шт.

37

47924742

SUPPORT

LH

1шт.

38

47924739

BUSHING

1шт.

Выбрано товаров: 38
