(88.070.010[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084

Запчасти Case IH LB324R (88.070.010[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES

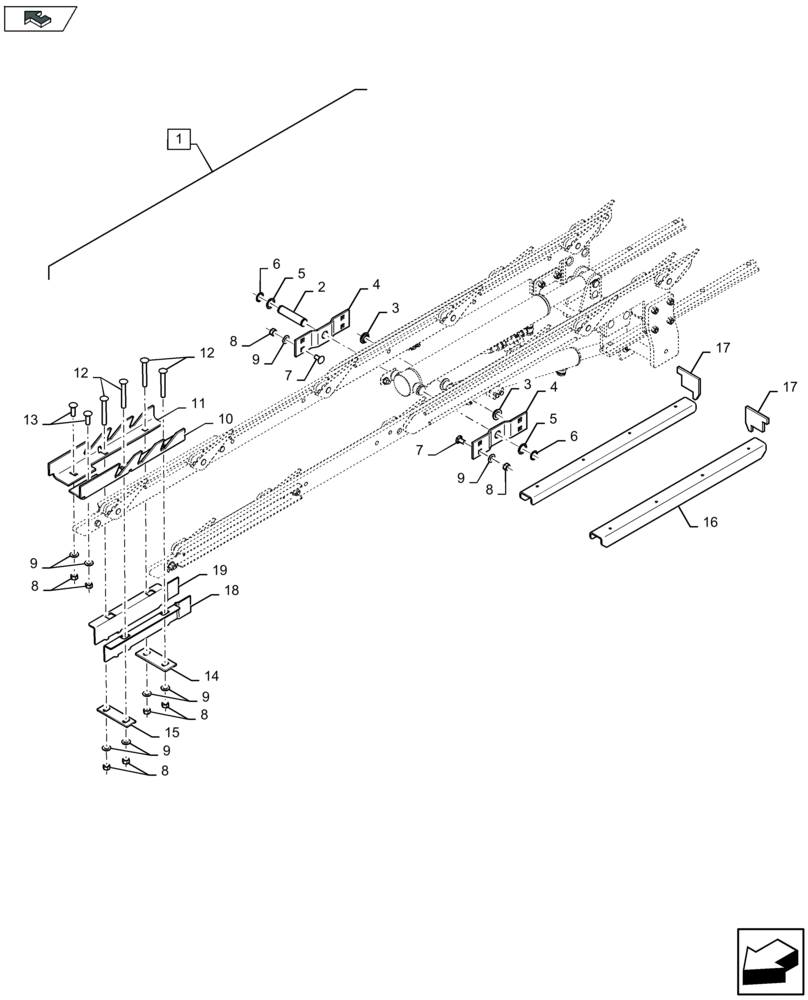

Схема запчастей Case IH LB324R - (88.070.010[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES
19
3
8
2
5
8
15
8
8
12
5
17
9
11
12
16
17
1
4
7
6
6
9
9
8
3
7
13
10
14
18
9
home
4
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47639093

KIT

1шт.

2

84485687

SHAFT

1шт.

3

84576457

SLEEVE

2шт.

4

84485729

BRACKET

2шт.

5

338206

WASHER,26mm ID x 35mm OD x 2mm Thk

2шт.

6

370002

CIRCLIP,M25, External

2шт.

7

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

6шт.

8

9706685

NUT,M12 x 1.75, Cl 8

18шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

18шт.

10

47459030

GUIDE

2шт.

11

47459033

GUIDE

2шт.

12

47480247

CARRIAGE BOLT,Short Sq Nk, M12 x 1.75 x 100mm, Cl 8.8

8шт.

13

328754

CARRIAGE BOLT,M12 x 1.75 x 40mm, Cl 8.8

4шт.

14

47459152

SLAT

2шт.

15

47459149

SLAT

2шт.

16

47489554

PROFILE

2шт.

17

47489588

PLATE

2шт.

18

47440630

REINFORCEMENT

2шт.

19

47440628

REINFORCEMENT

2шт.
