Запчасти Case IH LB324R (60.220.040) - PICK-UP, AUGER TRANSMISSION, RH - C084 (60) - PRODUCT FEEDING

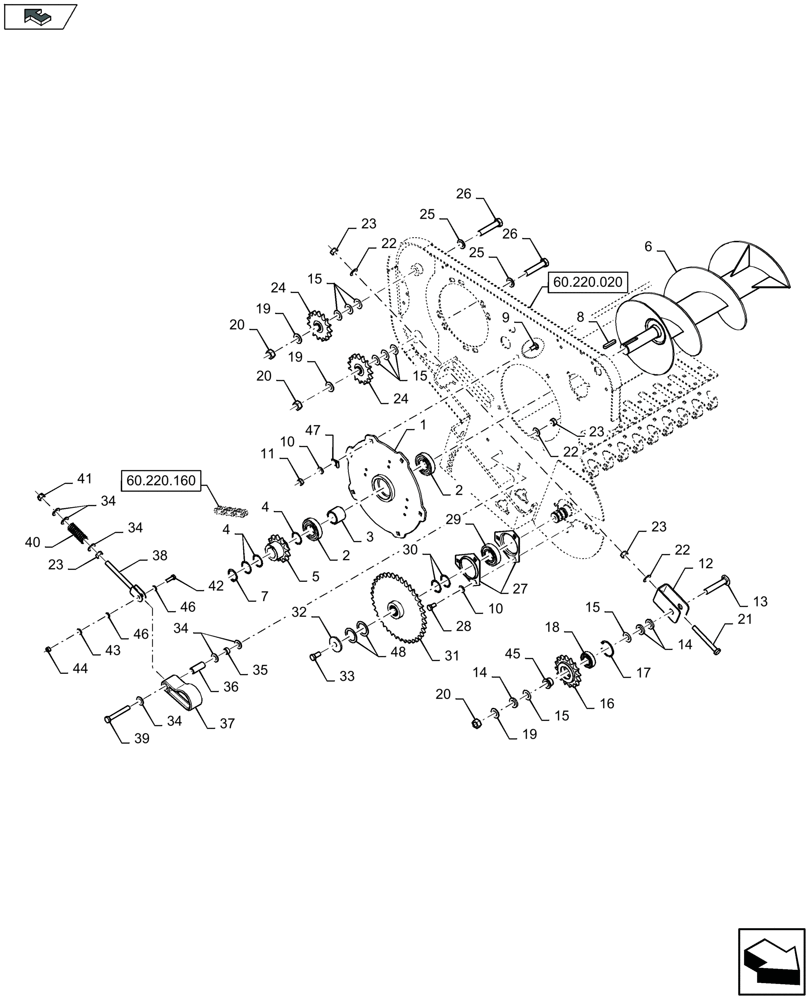

Схема запчастей Case IH LB324R - (60.220.040) - PICK-UP, AUGER TRANSMISSION, RH - C084 (60) - PRODUCT FEEDING
46
25
28
25
10
17
14
9
19
24
29
38
22
47
15
1
46
5
14
42
7
18
27
36
60.220.160
37
45
26
60.220.020
23
10
16
home
31
6
20
8
23
32
30
34
24
21
15
23
44
19
15
35
34
48
20
22
22
3
4
26
15
39
13
2
20
43
41
2
40
34
23
4
12
34
11
19
33

Артикул

Название

Примечание

Количество

1

84216317

CONE

1шт.

2

84438926

BALL BEARING,35mm ID x 72mm OD x 17mm W

2шт.

MAINTENANCE PART

1шт.

3

84216322

SLEEVE

1шт.

4

84429871

WASHER

3шт.

5

84216340

SPROCKET

1шт.

6

84216331

AUGER

1шт.

7

370004

SNAP RING,M35 x 1.5mm Thk, External

1шт.

8

170012

KEY,8mm W x 50mm OAL

1шт.

9

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

6шт.

10

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

9шт.

11

100016

NUT,M10 x 1.5, Cl 8

6шт.

12

84274376

SUPPORT

1шт.

13

120049

CARRIAGE BOLT,Short Nk, M16 x 90mm, Cl 8.8

1шт.

14

84399198

SLEEVE,17mm ID x 32mm OD x 5mm L

3шт.

15

47407

WASHER,16.7mm ID x 33.3mm OD x 0.75mm Thk

8шт.

16

84338874

SPROCKET

1шт.

17

370011

CIRCLIP,M52 x 2mm Thk, Internal

1шт.

18

34439

BALL BEARING,25 mm ID x 52 mm OD x 15 mm

, Serial Range: -C047

1шт.

18

443898

BALL BEARING,25mm ID x 52mm OD x 15mm W

, Start Serial: D048

1шт.

19

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

3шт.

20

100020

NUT,M16 x 2.0, Cl 8

3шт.

21

1570477

BOLT,Hex, M12 x 1.75 x 110mm, Cl 8.8, Full Thd

1шт.

22

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

3шт.

23

9706685

NUT,M12 x 1.75, Cl 8

4шт.

24

87517107

DRIVEN SPROCKET

2шт.

25

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

2шт.

26

120093

BOLT,M16 x 2.0 x 90.18mm, Cl 8.8

2шт.

27

86620026

FLANGED BEARING

2шт.

28

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

3шт.

29

84210631

BEARING

1шт.

MAINTENANCE PART

1шт.

30

140119

WASHER,35.2mm ID x 42.5mm OD x 1.22mm Thk

2шт.

31

84216337

SPROCKET

1шт.

32

9801096

WASHER,13.5mm ID x 50.8mm OD x 4.76mm Thk

1шт.

33

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

1шт.

34

378245

WASHER,13mm ID x 28.5mm OD x 2.7mm Thk

6шт.

35

84355794

SLEEVE,12.5mm ID x 19mm OD x 9mm L

1шт.

36

84355796

SLEEVE,12.5mm ID x 19mm OD x 49.5mm L

1шт.

37

87346700

ARM

1шт.

38

84355805

SUPPORT,M12

1шт.

39

86508581

BOLT,Hex, M12 x 90mm, Cl 8.8

1шт.

40

84355808

SPRING

1шт.

41

100038

NUT,M12 x 1.75, Cl 8

1шт.

42

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

1шт.

43

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

44

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

45

84334697

BUSHING,17mm ID x 32mm OD x 18.8mm L

1шт.

46

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

47

675162

WIRE CLAMP,6.3mm, Coat, 10.3mm Bolt Hole, P Type

2шт.

48

442293

WASHER,36mm ID x 50mm OD x 1.5mm Thk

2шт.

Выбрано товаров: 51
