Запчасти Case IH LB324P (90.105.200) - LOCK KNOTTER SHIELD - C084 (90) - PLATFORM, CAB, BODYWORK AND DECALS

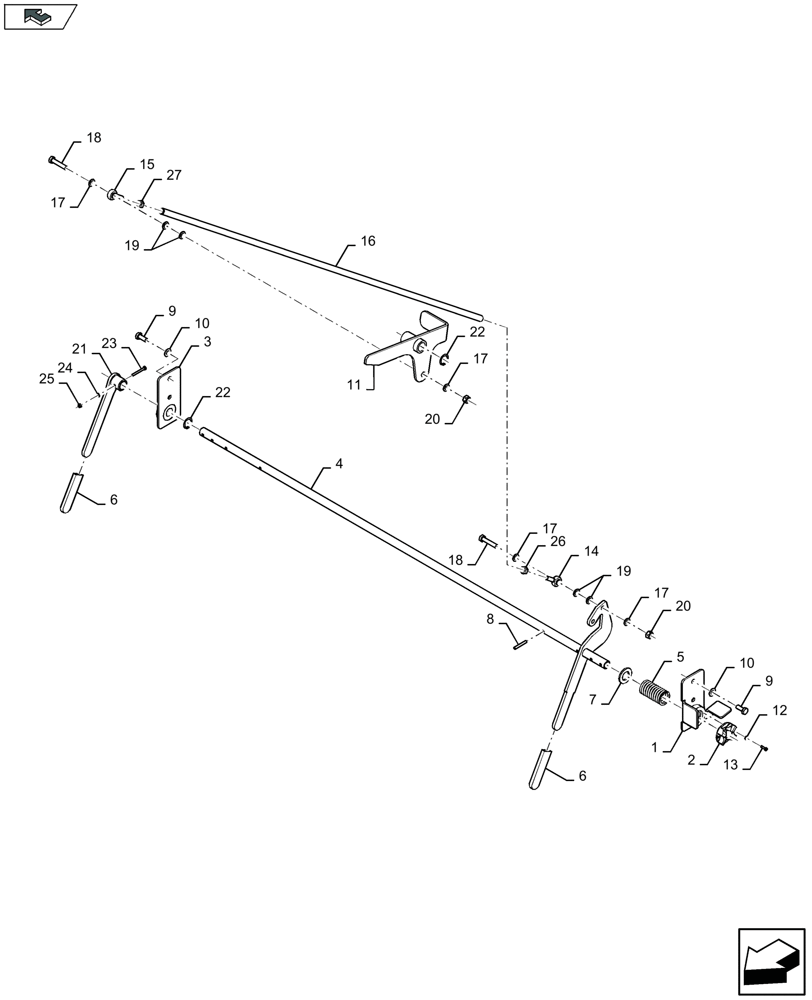

Схема запчастей Case IH LB324P - (90.105.200) - LOCK KNOTTER SHIELD - C084 (90) - PLATFORM, CAB, BODYWORK AND DECALS
home
8
22
6
17
27
2
9
25
22
12
11
3
17
7
18
9
23
14
5
10
6
10
24
26
21
19
20
15
4
17
1
13
20
18
17
19
16

Артикул

Название

Примечание

Количество

1

84529470

SLEEVE

1шт.

2

921928

BUSHING

1шт.

3

84529476

SLEEVE

1шт.

4

84518610

LEVER

1шт.

FOR LB334S LB334P LB334R ONLY

1шт.

FOR LB324S LB324P LB324R ONLY

1шт.

4

84529480

LEVER

1шт.

FOR LB434S LB434R ONLY

1шт.

FOR LB424S LB424R ONLY

1шт.

5

435967

SPRING

1шт.

6

9839186

KNOB

2шт.

7

86511328

WASHER,25mm ID x 44mm OD x 4mm Thk

1шт.

8

87016715

LOCK PIN,6mm OD x 45mm L, Slotted

2шт.

9

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

4шт.

10

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

11

84606079

PLATE

1шт.

FOR LB324S LB324P LB324R ONLY

1шт.

FOR LB424S LB424R ONLY

1шт.

11

84606069

PLATE

1шт.

FOR LB334S LB334P LB334R ONLY

1шт.

FOR LB434S LB434R ONLY

1шт.

12

322355

BELLEVILLE WASHER,M4 Bolt Size x 10mm OD x 0.9mm Thk

2шт.

13

86624126

HEX SOC SCREW,M4 x 16mm, Cl 8.8

2шт.

14

84439533

BALL JOINT HEAD,M10

1шт.

15

84520548

BALL JOINT HEAD,M10

1шт.

16

84606082

PLATE

1шт.

FOR LB324S LB324P LB324R ONLY

1шт.

FOR LB424S LB424R ONLY

1шт.

16

84606074

BAR

1шт.

FOR LB334S LB334P LB334R ONLY

1шт.

FOR LB434S LB434R ONLY

1шт.

17

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

18

120069

BOLT,M10 x 1.5 x 56.58mm OAL, Cl 8.8

2шт.

19

86588501

WASHER,11mm ID x 20mm OD x 2.5mm Thk

4шт.

20

86512554

NUT,M10 x 1.5, Cl 10

2шт.

21

84564333

SLEEVE

1шт.

22

370002

CIRCLIP,M25, External

2шт.

23

86639027

BOLT,Hex, M5 x 45mm, Cl 8.8, Full Thd

1шт.

24

9824326

WASHER,5.3mm ID x 10mm OD x 1mm Thk

1шт.

25

86508813

NUT,M5, Cl 8

1шт.

26

100016

NUT,M10 x 1.5, Cl 8

1шт.

27

86529981

NUT,Hex, M10 x 1.5, LH Thd, Cl 8.8

1шт.

Выбрано товаров: 42
