Запчасти Case IH LB324P (90.102.010) - PICK UP, SHIELDINGS, LEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS

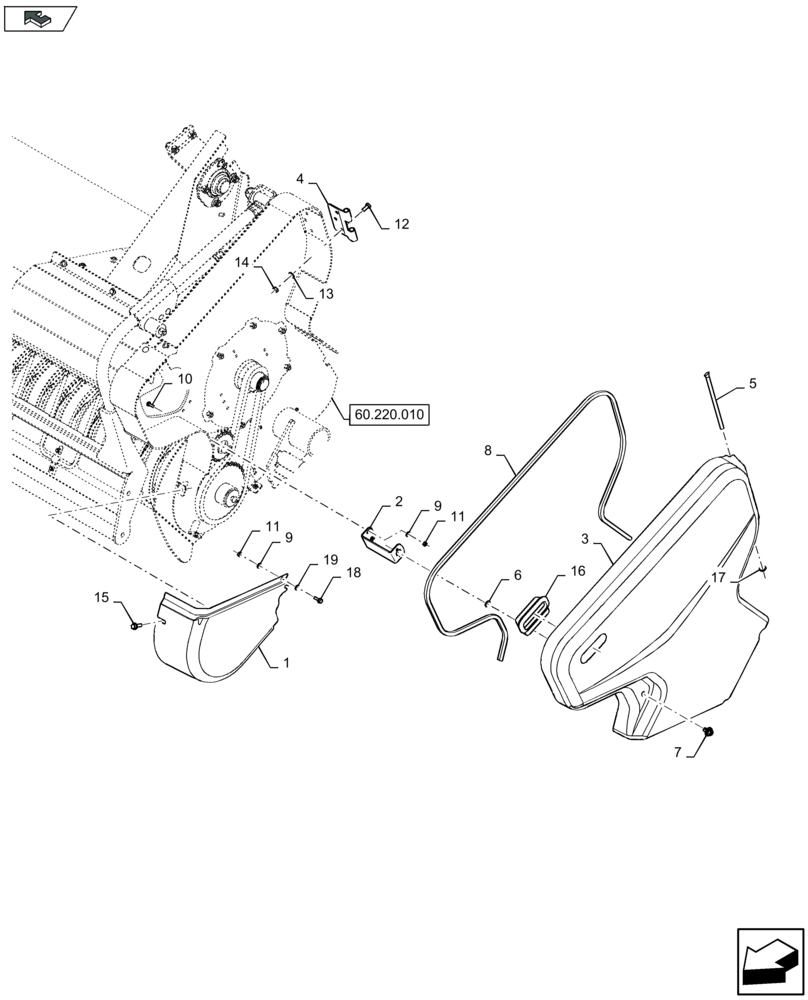

Схема запчастей Case IH LB324P - (90.102.010) - PICK UP, SHIELDINGS, LEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
3
11
12
9
1
9
6
5
60.220.010
2
14
11
home
4
18
10
13
19
8
15
17
7

Артикул

Название

Примечание

Количество

1

84361885

SHIELD

1шт.

2

84530682

SUPPORT

1шт.

3

84535493

DOOR PANEL

1шт.

4

84398239

HINGE

1шт.

5

84363841

ROD,10mm OD x 225mm L

1шт.

6

9514605

LOCK WASHER,9.8mm ID x 18.5mm OD x 1.5mm Thk

1шт.

7

9514603

LOCK,1/4 Turn, 28.8mm OAL

1шт.

7

9831581

LOCK

1шт.

FOR EASY UNLOCKING

1шт.

8

291186

PROTECTION STRIP,9.9mm W

L=2M

1шт.

9

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

3шт.

10

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

11

9706755

NUT,M6, Cl 8

3шт.

12

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

3шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

14

9706690

NUT,M8 x 1.25, Cl 8

3шт.

15

86511478

BOLT,Hex Serr, M8 x 1.25 x 16mm

3шт.

16

3962571

HANDLE

1шт.

17

431021

SPECIAL WASHER

, Serial Range: -C090

1шт.

18

87675531

FLANGE BOLT,M6 x 26.6mm, Cl 10.9

, Serial Range: -C075

1шт.

18

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

, Start Serial: D076

1шт.

19

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

, Start Serial: D076

1шт.

Выбрано товаров: 22
