Запчасти Case IH LB324P (60.220.011) - PICK-UP, FRAME - D137 (60) - PRODUCT FEEDING

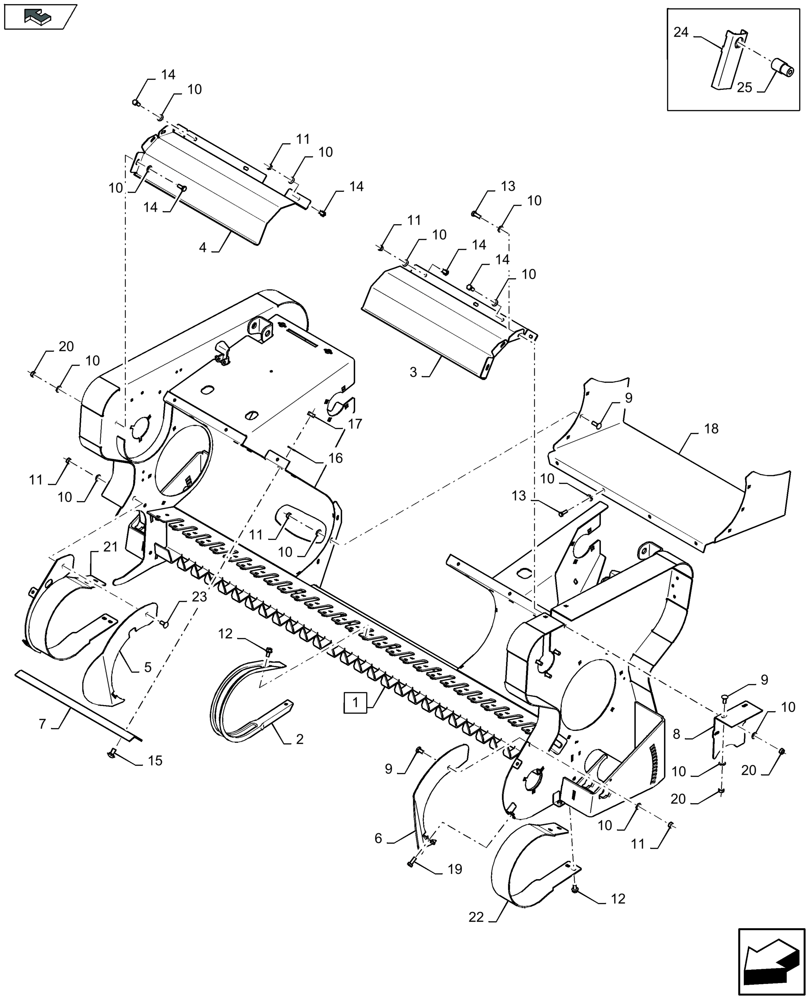

Схема запчастей Case IH LB324P - (60.220.011) - PICK-UP, FRAME - D137 (60) - PRODUCT FEEDING
10
2
10
9
14
10
10
24
8
14
15
10
10
12
10
3
11
20
20
22
10
6
10
10
1
4
18
11
10
23
10
11
10
14
13
25
9
14
9
5
11
13
16
20
19
12
11
21
7
17
14

Артикул

Название

Примечание

Количество

1

47504318

FRAME

Incl 24, 25

1шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

1

47504305

FRAME

Incl 24, 25

1шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

2

84274387

BRACKET

27шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

MAINTENANCE PART

1шт.

2

84274387

BRACKET

31шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

MAINTENANCE PART

1шт.

3

84268704

SHIELD

1шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

3

84315037

SHIELD

1шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

4

84268702

SHIELD

1шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

4

84315038

SHIELD

1шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

5

47592152

SHIELD

1шт.

6

47592163

SHIELD

1шт.

7

84218623

ADJUSTING PLATE

4шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

7

84315039

PLATE

4шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

8

84492908

SUPPORT

1шт.

9

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

9шт.

10

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

11

9706690

NUT,M8 x 1.25, Cl 8

1шт.

12

86511478

BOLT,Hex Serr, M8 x 1.25 x 16mm

1шт.

13

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

6шт.

14

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

15

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

12шт.

16

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

17

100016

NUT,M10 x 1.5, Cl 8

12шт.

18

84603864

PLATE

1шт.

FOR LB324S, LB334S, LB324S XL, LB334S XL ONLY

1шт.

18

84598878

PLATE

1шт.

FOR LB424S, LB434S, LB424S XL, LB434S XL ONLY

1шт.

18

84603874

PLATE

1шт.

FOR LB324P, LB334P, LB324P XL, LB334P XL ONLY

1шт.

19

86625001

BOLT,Hex, M8 x 22mm, Cl 8.8, Full Thd

2шт.

20

86629542

NUT,M8 x 1.25, Cl 8.8

10шт.

21

47592149

SHIELD

1шт.

22

47823760

SHIELD

1шт.

23

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

1шт.

24

47934252

SUPPORT

1шт.

25

47819175

SHAFT

1шт.

Выбрано товаров: 52
