(7-28) - TOOL BOX AND SHIELD ASSEMBLIES, FRONT

Запчасти Case IH 8590 (7-28) - TOOL BOX AND SHIELD ASSEMBLIES, FRONT (12) - MAIN FRAME

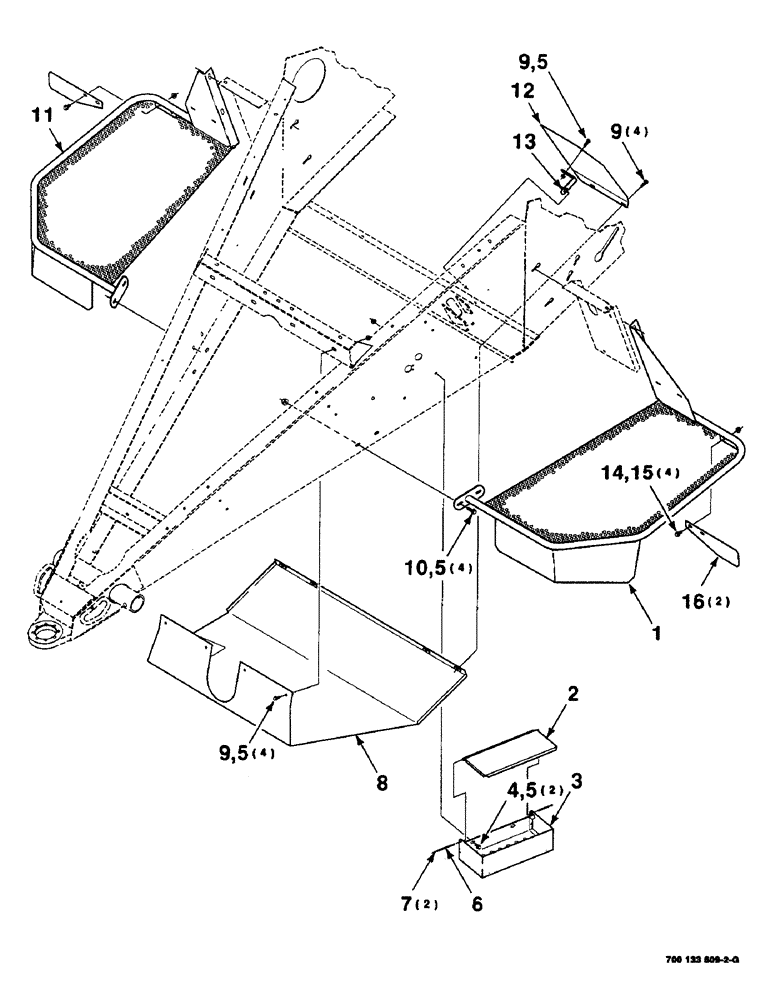

Схема запчастей Case IH 8590 - (7-28) - TOOL BOX AND SHIELD ASSEMBLIES, FRONT (12) - MAIN FRAME
3
1
6
13
5
11
5
9
16
8
4
15
7
9
12
14
5
10
5
2
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700133726

SHIELD

WA - left

1шт.

2

700108569

LID

- tool box

1шт.

3

700108566

TOOL BOX

BOX WA - tool

1шт.

4

409-7612

BOLT,3/8"-16 x 1.09" OAL

3/8-16 X 3/4 HFSS

2шт.

5

231-5146

FLANGE NUT,3/8"-16

11шт.

6

700108570

ROD

- hinge

1шт.

7

700707858

SNAP RING

RETAINER - stud

2шт.

8

700133738

SHIELD

WA - flywheel

1шт.

9

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

9шт.

10

409-7624

BOLT,Hex Flg, 3/8" - 16 x 1 1/2", Spcl

4шт.

11

700133729

SHIELD

WA - right

1шт.

12

700114023

SHIELD

1шт.

13

700114024

ANGLE

1шт.

14

409-7612

BOLT,3/8"-16 x 1.09" OAL

3/8-16 X 3/4 HWHMS

4шт.

15

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

4шт.

16

700133724

SUPPORT

- reflector

2шт.
