Запчасти Case IH 8590 (3-20) - PICKUP SHIELDS ASSEMBLY Pickup

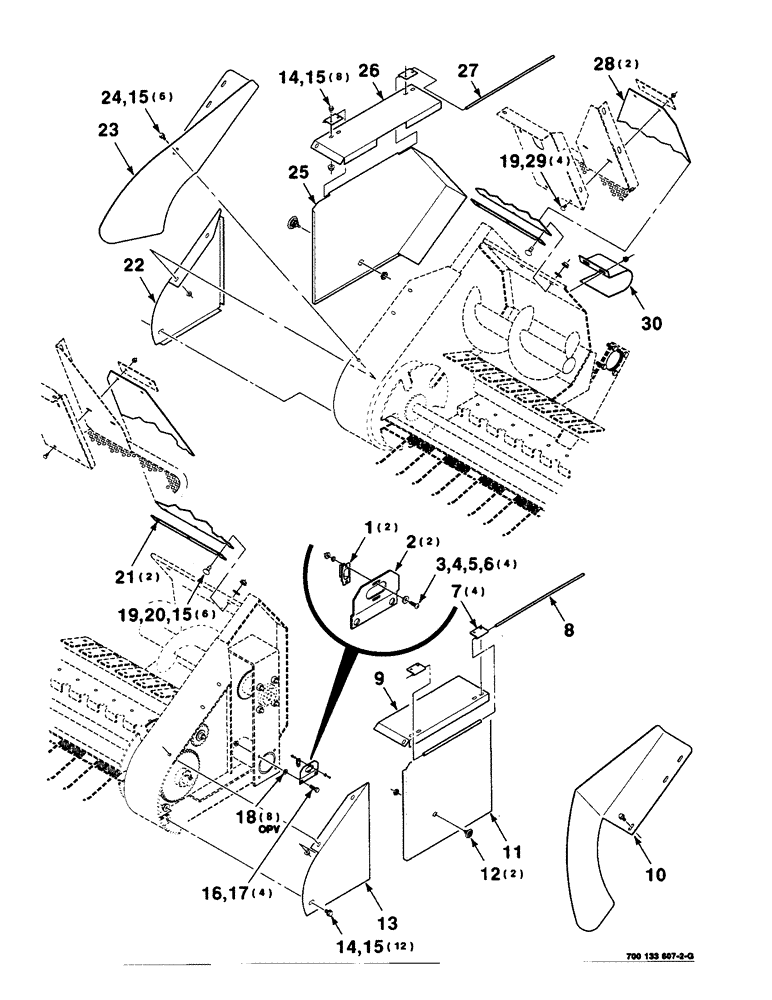

Схема запчастей Case IH 8590 - (3-20) - PICKUP SHIELDS ASSEMBLY Pickup
21
3
20
13
15
29
14
15
5
4
14
6
24
1
8
9
7
27
26
10
30
18
11
28
15
15
22
16
19
19
23
12
2
17
25

Артикул

Название

Примечание

Количество

1

700714529

SOCKET/RECEPTACLE

RECEPTACLE

2шт.

2

700133681

SUPPORT

2шт.

3

340-1108

SCREW,Cross Pan Hd, #10-24 x 1/2"

10-24 X 1/2 CRPHMS GR 60M

4шт.

4

195-513

WASHER,#10

PLAIN WASHER #10

4шт.

5

492-11010

LOCK WASHER,#10

WASHER, LOCK, #10

4шт.

6

225-14110

NUT,#10-24

4шт.

7

700108658

SUPPORT

- hinge

4шт.

8

317818

PIN

HINGE - pin

1шт.

9

700114002

CHANNEL

- left

1шт.

10

700133682

SHIELD

- front, left

1шт.

11

700133679

SHIELD

- left

1шт.

12

700714528

LATCH

- 1/4 turn

2шт.

13

700114000

SHIELD

- left

1шт.

14

256873

BOLT,Hex Serr, 5/16" - 18 x 1/2", 5SPL, Full Thd

20шт.

15

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT, Flg, USR, 5/16"-18

32шт.

16

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

4шт.

17

231-5348

FLANGE NUT,Flg, 1/2"-13

1/2-13 HFTLN GR/G

4шт.

18

495-21056

WASHER,1/2"

1/2 HARDENED PLAIN WASHER

8шт.

19

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

10шт.

20

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

6шт.

21

700121498

STRAP

2шт.

22

700114001

SHIELD

- right

1шт.

23

700133683

SHIELD

- front, right

1шт.

24

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

6шт.

25

700133680

SHIELD

- right

1шт.

26

700114003

CHANNEL

- right

1шт.

27

700114019

ROD

HINGE - pin, right

1шт.

28

700709850

SHIELD

- belting

2шт.

29

230-4115

LOCK NUT,5/16"-18, GA

5/16-18 HTLN GR/B

4шт.

30

700121668

SHIELD

1шт.

Выбрано товаров: 30
