(7-28) - LADDER MOUNTING ASSEMBLY

Запчасти Case IH 8585 (7-28) - LADDER MOUNTING ASSEMBLY (12) - MAIN FRAME

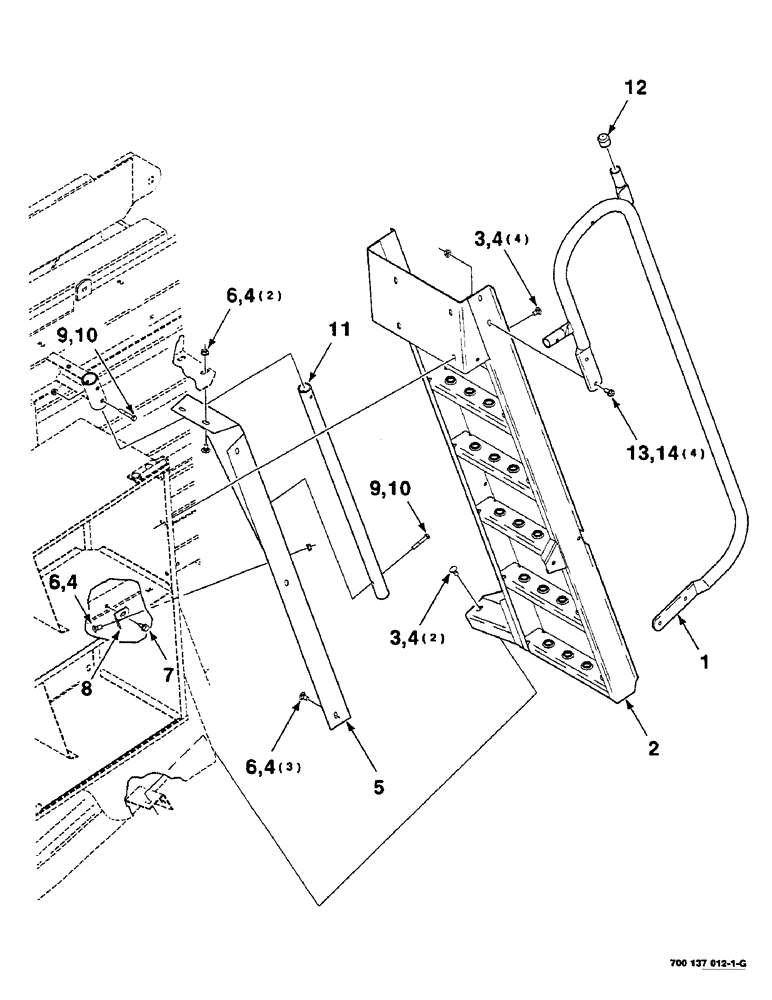

Схема запчастей Case IH 8585 - (7-28) - LADDER MOUNTING ASSEMBLY (12) - MAIN FRAME
6
3
11
2
3
9
10
7
4
6
14
8
12
1
10
4
4
4
4
6
5
13
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700138022

RAIL

WA - lower, left

1шт.

2

700137894

LADDER

WA

1шт.

3

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

6шт.

4

329-286

FLANGE NUT,Flg, 3/8"-16, G8

12шт.

5

700138132

SHIELD

- needle, left

1шт.

6

434-612

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8-16 X 3/4 RHSSNB

6шт.

7

281-34912

SELF-TAP SCREW,Hex Washer, 3/8" - 16 x 3/4"

3/8-16 X 3/4 HWHTCTS

1шт.

8

700137888

SUPPORT

1шт.

9

413-532

BOLT,Hex, 5/16" - 18 x 2", Gr 5

2шт.

10

232-5315

FLANGE NUT,Flg, 5/16"-18

5/16-18 HFTLN GR/G

2шт.

11

700138031

PIPE

- rail, lower right

1шт.

12

700708407

PLUG

1шт.

13

409-7612

BOLT,3/8"-16 x 1.09" OAL

3/8-16 X 3/4 HWHMS

4шт.

14

231-5146

FLANGE NUT,3/8"-16

4шт.
