(054) - BRAKE AXLE

Запчасти Case IH 110 (054) - BRAKE AXLE (12) - BALER HOUSING

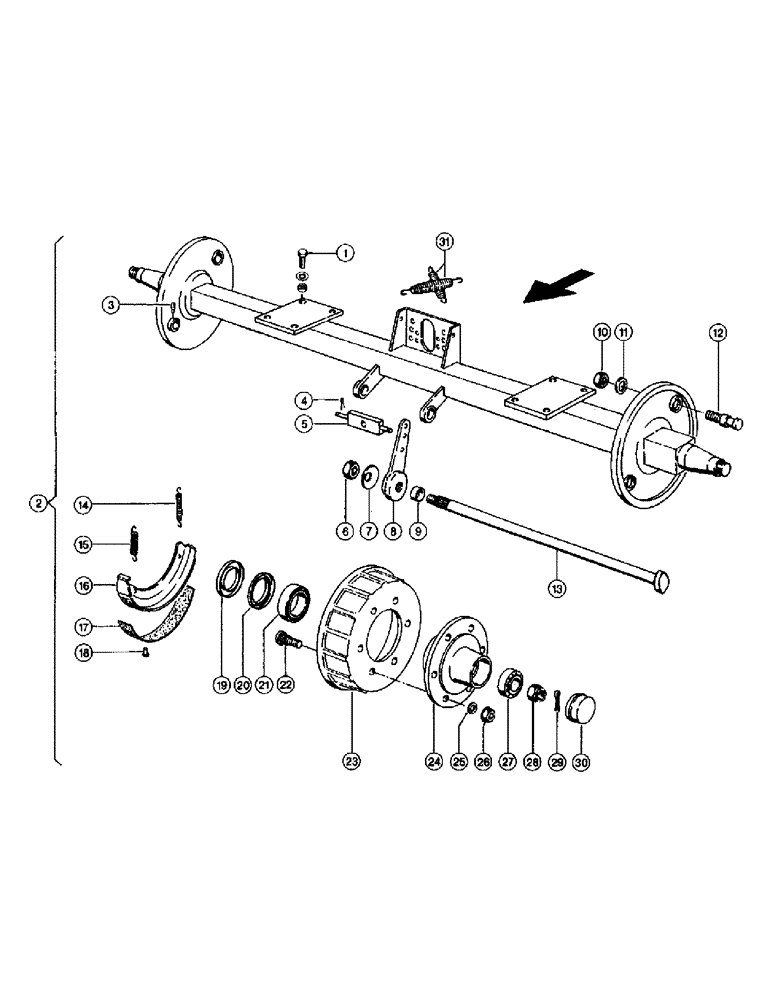

Схема запчастей Case IH 110 - (054) - BRAKE AXLE (12) - BALER HOUSING
15
24
25
2
7
31
30
14
28
10
20
8
3
26
22
1
13
17
5
16
12
9
21
23
4
19
29
6
18
11
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

614-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 8.8, Full Thd

8шт.

190003871339

NUT

Hex, M16

8шт.

2393910

WASHER

Contact washer A16

8шт.

2

R8300351

AXLE

Brake axle

1шт.

3

2123700

NIPPLE, LUBE

Grease nipple As10x1

2шт.

4

732-4028

COTTER PIN,M4 x 28

Split pin 4 x 28

2шт.

5

8304940

LINKAGE

Traverse

1шт.

6

2123690

NUT

Hexagonal nut Vm22x1,5

2шт.

7

8173440

BELLEVILLE SPRING

Plate spring D 70/22,5x2

2шт.

8

8304930

LEVER

Brake lever

2шт.

9

8304920

SPACER

ring

2шт.

10

2349620

NUT

Securing nut Vm24x1,5

2шт.

11

2123740

WASHER

Spring washer

2шт.

12

9403890

SCREW

Brake bolt

2шт.

13

8304910

SHAFT

Brake shaft 790 lang

2шт.

14

9403840

SPRING

Tension spring

2шт.

15

8173370

SPRING

Tension spring

2шт.

16

8304900

BRAKE SHOE

mit Pos. 17, 18

4шт.

17

8304890

BRAKE LINING

4шт.

18

1061600

RIVET

B6x12

64шт.

19

8304880

SPACER

Push ring

2шт.

20

8304870

SPACER

Ring

2шт.

21

2119180

BEARING

Ta.roller bearing 320 13x

2шт.

22

8173311

STUD

Wheel bolt M18x1,5x57

12шт.

23

8173280

BRAKE DRUM

6 Loch

2шт.

24

8304860

HUB

Wheel hub

2шт.

25

2364470

WASHER, THRUST

Spring washer

12шт.

26

2379250

NUT

Flat collar nut

12шт.

27

2436700

BEARING

Ta.roller bearing 322 07

2шт.

28

2123680

NUT

Castellated nut M27x1,5

2шт.

29

632-205

COTTER PIN,M5 x 40

Split pin 5 x 45

2шт.

30

9403720

CAP

Wheel cap D 72, 1

2шт.

31

8260910

SPRING

Tension spring, Start Serial: 04400025

2шт.
