(033) - DRAWBAR

Запчасти Case IH 110 (033) - DRAWBAR (12) - BALER HOUSING

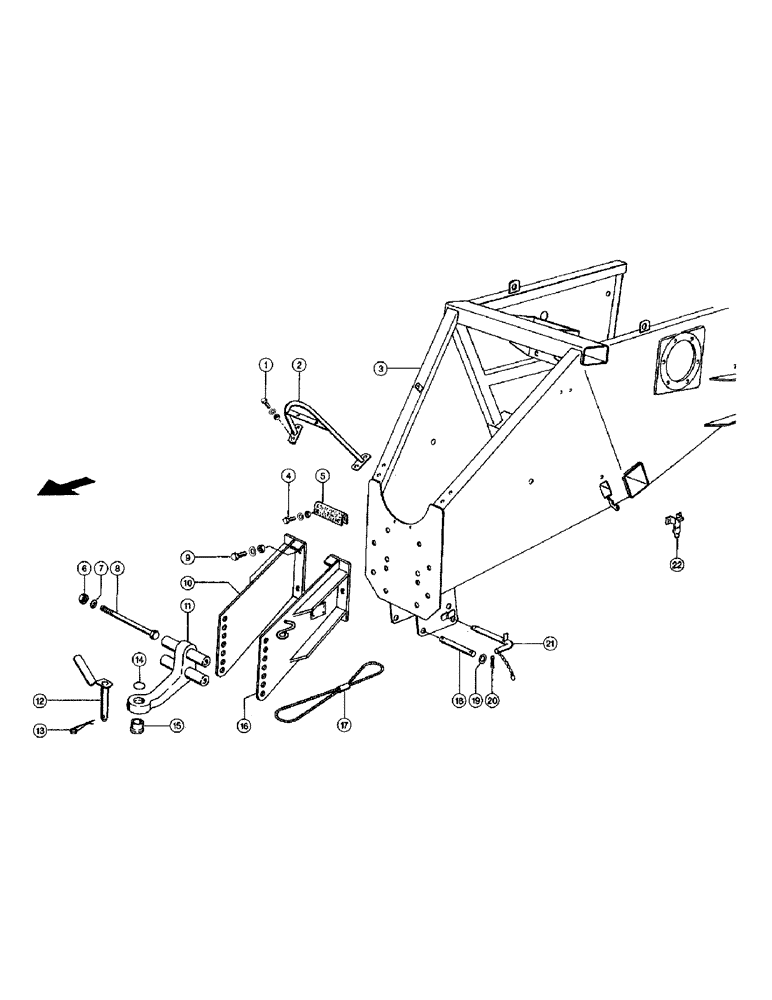

Схема запчастей Case IH 110 - (033) - DRAWBAR (12) - BALER HOUSING
19
16
6
5
8
17
4
12
13
7
21
11
10
2
3
18
22
14
1
15
9
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

4шт.

98-029447

WASHER

Contact washer A 8

4шт.

2

8301360

STIRRUP

Bracket

1шт.

3

8301013

FRAME

Drawbar framework

1шт.

4

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

Hex, M10 x 30; 8.8

2шт.

100016

NUT,M10 x 1.5, Cl 8

2шт.

98-029441

WASHER

Contact washer A10

4шт.

5

8301420

GUARD

1шт.

6

2375210

NUT

Hexagonal nut M20

2шт.

7

2351371

WASHER

Safety ring 20

2шт.

8

2156160

SCREW

Hexagonal screw M 20x300

2шт.

9

614-16045

BOLT,Hex, M16 x 2 x 45mm, Cl 8.8, Full Thd

6шт.

2380470

NUT

Securing nut Vm16

6шт.

2393910

WASHER

Contact washer A16

6шт.

10

NLS

NO LONGER SERVICED

Pole end

1шт.

11

R8301384

LIFTING EYE

Draw bar eye mit Pos. 14, 15

1шт.

12

8136630

PIN

1шт.

13

5221650

GRIP

Att.clip spring

1шт.

14

2392720

RING, SNAP

Snap ring A 50

1шт.

15

8249252

SPACER

Bushing, - 33 mm Bohrung

1шт.

15

8301411

SPACER

Bushing, - 33 mm Bohrung

1шт.

15

8260720

SPACER

Bushing, - 40 mm Bohrung

1шт.

15

8307340

SPACER

Bushing, - 40 mm Bohrung

1шт.

16

NLS

NO LONGER SERVICED

Pole end

1шт.

17

9315550

CABLE

Safety rope

1шт.

18

8161851

PIN

1шт.

19

2342990

WASHER

2шт.

20

732-5032

COTTER PIN,M5 x 32

Split pin 5 x 32

2шт.

21

8161911

HANDLE

Plug

1шт.

22

9696480

SUPPORT

Holder

2шт.
