(057) - TWO-LINE AIR BRAKE (VAR.9046)

Запчасти Case IH 110 (057) - TWO-LINE AIR BRAKE (VAR.9046) (06) - PNEUMATIC/HYDRAULIC/ELECTRIC

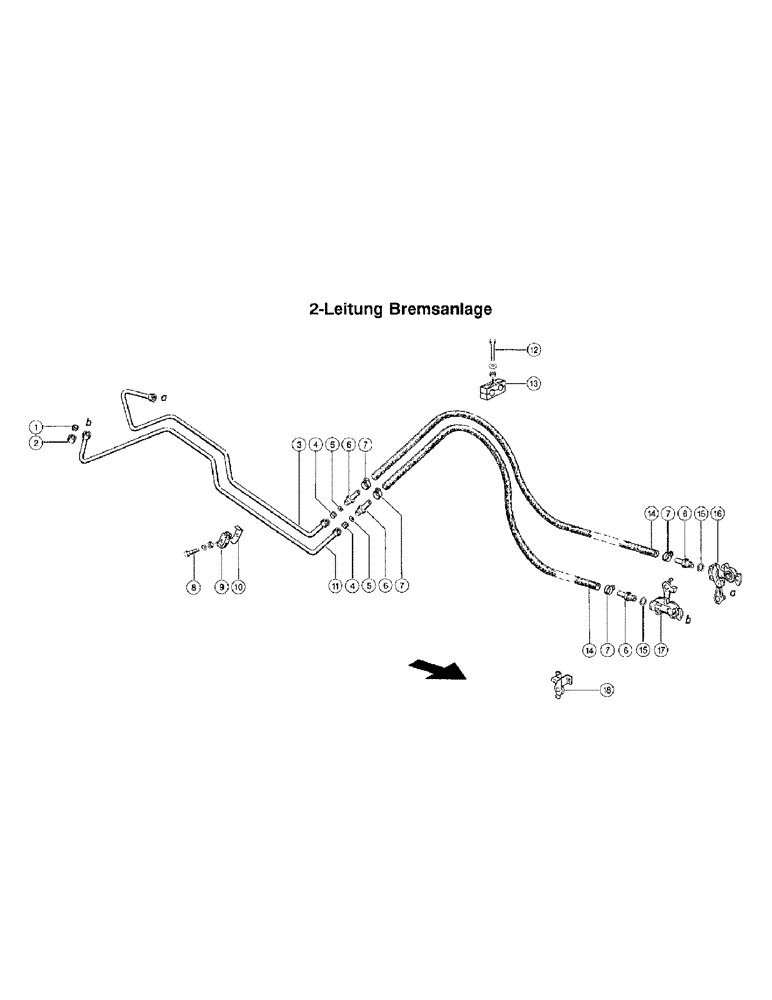

Схема запчастей Case IH 110 - (057) - TWO-LINE AIR BRAKE (VAR.9046) (06) - PNEUMATIC/HYDRAULIC/ELECTRIC
5
11
12
13
3
5
6
14
16
7
9
15
7
6
1
14
6
8
7
4
2
7
17
15
10
6
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6335901

OLIVE

Nipple

1шт.

2

2116440

NUT

Overthrow nut

1шт.

3

8304740

PIPE

Hydr. pipe

1шт.

4

2116450

SPACER

Pressure ring

4шт.

5

2116460

GASKET

Seal ring

4шт.

6

2116400

UNION

Hose support

4шт.

7

2116490

COLLAR CLAMP

Hose clamp

4шт.

8

814-8065

BOLT,Hex, M8 x 1.25 x 65mm, Cl 8.8

Hexagonal screw M 8x 65

2шт.

2381320

NUT

Securing nut VM 8

2шт.

98-029447

WASHER

Contact washer A 8

2шт.

9

6836590

CYLINDER END CAP

Rubber bearing

2шт.

10

6722090

CLAMP

Attaching clamp

2шт.

11

8304720

PIPE

Hydr. pipe

2шт.

12

814-8085

BOLT,Hex, M8 x 1.25 x 85mm, Cl 8.8

1шт.

2381320

NUT

Securing nut VM 8

1шт.

98-029447

WASHER

Contact washer A 8

1шт.

13

6890600

COLLAR CLAMP

Double clamp

1шт.

14

9695660

HOSE

Brake hose

2шт.

15

6330320

GASKET

Seal ring

2шт.

16

9696390

FITTING

Coupling head

1шт.

17

9696380

FITTING

Coupling head

1шт.

18

9696480

SUPPORT

Holder

2шт.
