(014[A]) - GRID DRIVE, FROM SERIAL NO. 04400305

Запчасти Case IH 110 (014[A]) - GRID DRIVE, FROM SERIAL NO. 04400305 (03) - DRIVES

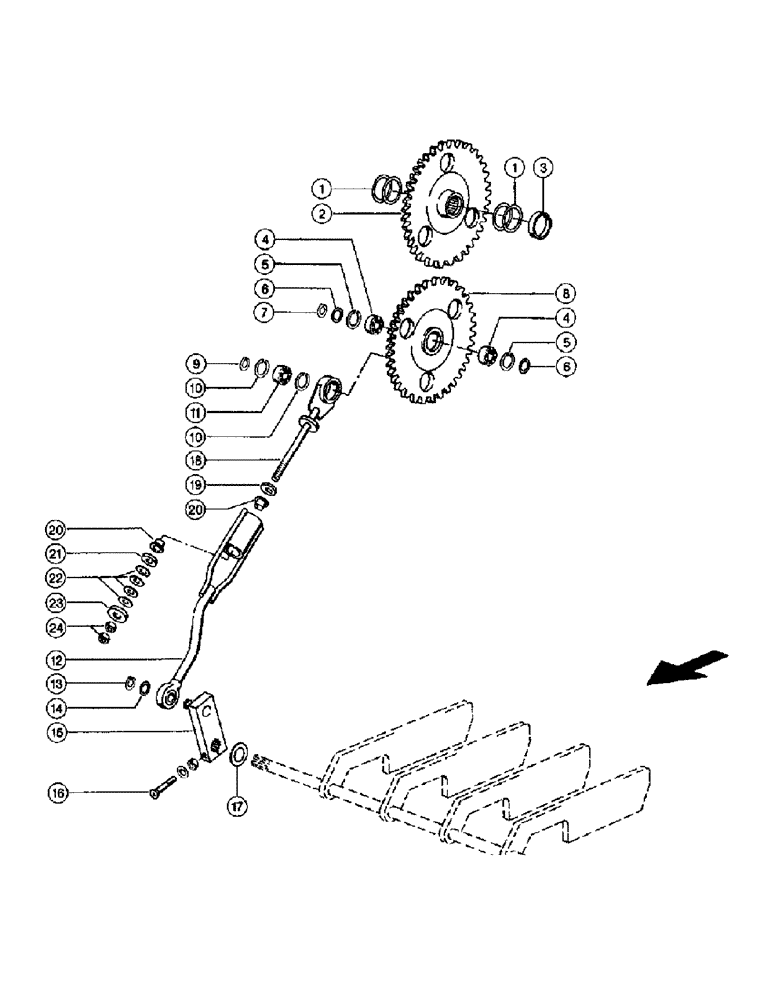

Схема запчастей Case IH 110 - (014[A]) - GRID DRIVE, FROM SERIAL NO. 04400305 (03) - DRIVES
9
10
2
20
16
15
6
10
16
21
12
14
1
24
1
5
8
23
4
17
19
20
4
7
13
6
5
3
11
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2344320

WASHER

Shims 50x 62x1

1шт.

2

8310171

DRIVE SPROCKET

Spur gear Z=37 m=8

1шт.

3

8310331

SPACER

Bushing

1шт.

4

2377130

BEARING ASSY

Grvd.ball bearing 6005 2rs

2шт.

5

2351810

CLIP

Circlip 47x1,75

2шт.

6

2378510

WASHER

Shims 25x 35x0,5

2шт.

7

933128R1

SNAP RING,M25, Ext

Circlip 25x1,2

1шт.

8

8310191

DRIVE SPROCKET

Spur gear Z=37 m=8

1шт.

9

30978R1

CIRCLIP

20x1,75

1шт.

10

2351810

CLIP

Circlip 47x1,75

2шт.

11

537290R91

BALL BEARING,20mm ID x 47mm OD x 14mm W

Grvd.ball bearing 6204 2rs

1шт.

12

8310920

ROD

Pull rod

1шт.

13

933123R1

SNAP RING,M20, Ext

Circlip 20x1,2

1шт.

14

2383120

WASHER

Back-up washer S 20x 28

1шт.

15

8310280

LEVER

1шт.

16

2425191

SCREW

Countersunk bolt M10x 60

1шт.

100016

NUT,M10 x 1.5, Cl 8

1шт.

98-029441

WASHER

Contact washer A10

1шт.

17

2343070

WASHER

2 mm

1шт.

18

8310890

ROD

Pull rod

1шт.

19

0086400

WASHER

1шт.

20

0085120

SPACER

Bushing

2шт.

21

2389900

WASHER

16,5x 33 x5

1шт.

22

2446020

WASHER

Plate spring A 31,5

28шт.

23

2334880

WASHER

1шт.

24

190003871339

NUT

Hex, M16

2шт.
