(110) - BALE STACKER, LOWER FLAP CONTROL (VAR.9045)

Запчасти Case IH 110 (110) - BALE STACKER, LOWER FLAP CONTROL (VAR.9045) (17) - BALE STACKER

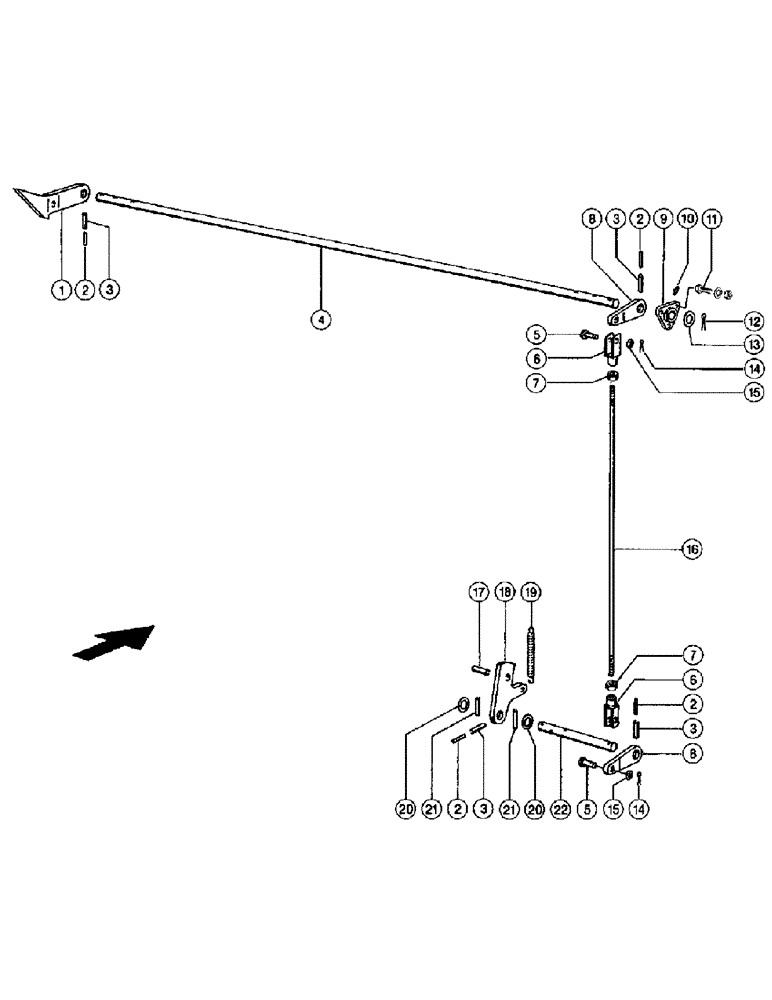

Схема запчастей Case IH 110 - (110) - BALE STACKER, LOWER FLAP CONTROL (VAR.9045) (17) - BALE STACKER
18
21
2
2
11
20
13
14
10
16
8
3
4
12
7
5
21
15
3
5
2
7
14
20
22
2
15
8
19
1
3
17
6
6
3
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8308412

LEVER

Shift lever

1шт.

2

932335R1

COTTER PIN,3.5mm OD x 36mm L, Slotted

Tensioning pin 3,5x 36a

6шт.

3

02356652

SPLIT PIN/SAFETY PIN

Tensioning pin

6шт.

4

8308423

SHAFT

Control shaft

1шт.

5

6321330

BOLT (SPREADER)

Pin B10a12x 28

4шт.

6

6321270

FORK TEDDER

Fork head G10x40

4шт.

7

100016

NUT,M10 x 1.5, Cl 8

4шт.

8

8308431

LEVER

Shift lever

3шт.

9

6496940

CYLINDER END CAP

Bearing

2шт.

10

2369420

LUBE NIPPLE,M6 x 1

Grease nipple As 6x1

2шт.

11

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

6шт.

825-1406

NUT,M6, Cl 8

6шт.

2393860

WASHER

Contact washer Ers.d.2393860

6шт.

12

732-5032

COTTER PIN,M5 x 32

Split pin 5 x 32

2шт.

13

2342950

WASHER

2 mm

4шт.

2342340

WASHER

1 mm

1шт.

14

732-4025

COTTER PIN,M4 x 25

Split pin 4 x 22

4шт.

15

2382920

WASHER

4шт.

16

8308441

ROD

Pull rod

2шт.

17

2445761

SPLIT PIN/SAFETY PIN

Tensioning pin

2шт.

18

8308492

PAWL

2шт.

19

9308870

SPRING

Tension spring

2шт.

20

2342950

WASHER

2 mm

4шт.

2342340

WASHER

1 mm

1шт.

21

02356652

SPLIT PIN/SAFETY PIN

Tensioning pin

4шт.

22

8308502

LARGE PIN

Ratched shaft

2шт.
