(106) - BALE STACKER, LOWER FLAP (VAR.9045)

Запчасти Case IH 110 (106) - BALE STACKER, LOWER FLAP (VAR.9045) (17) - BALE STACKER

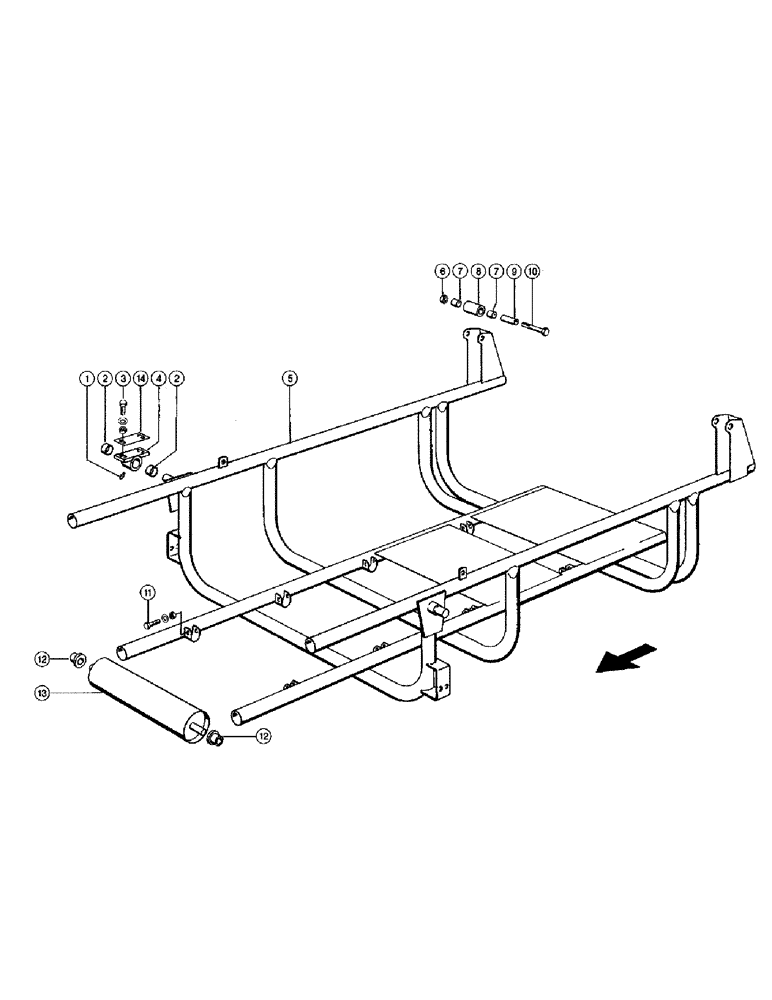

Схема запчастей Case IH 110 - (106) - BALE STACKER, LOWER FLAP (VAR.9045) (17) - BALE STACKER
5
1
7
6
7
2
10
14
3
2
4
12
12
11
9
13
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2369420

LUBE NIPPLE,M6 x 1

Grease nipple As 6x1

2шт.

2

6798370

SPACER

Bushing

4шт.

3

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

Hex, M10 x 30; 8.8

4шт.

100016

NUT,M10 x 1.5, Cl 8

4шт.

98-029441

WASHER

Contact washer A10

4шт.

4

8308071

BEARING

support mit Pos. 2

2шт.

5

8307823

CHASSIS

Cover

1шт.

6

238234N0

NUT

Securing nut Vm12

2шт.

7

6716970

BUSHING

Synthetic bush

4шт.

8

8308051

SHIFTER ROLLER

Roller mit Pos. 7

2шт.

9

8307872

SPACER

Sleeve

2шт.

10

931170R1

BOLT,Hex, M12 x 1.75 x 80mm, Cl 8.8

Hexagonal screw M12x 80

2шт.

11

814-8055

BOLT,Hex, M8 x 1.25 x 55mm, Cl 8.8

8шт.

2381320

NUT

Securing nut Vm 8

8шт.

98-029447

WASHER

Contact washer A 8

16шт.

12

9549820

BUSHING

Synthetic bush

8шт.

13

8309151

ROLL

er

4шт.

14

8311120

LARGE PLATE

Balance plate 1 mm

1шт.
