(103) - BALE STACKER, INTERMEDIATE CHUTE (VAR.9045)

Запчасти Case IH 110 (103) - BALE STACKER, INTERMEDIATE CHUTE (VAR.9045) (17) - BALE STACKER

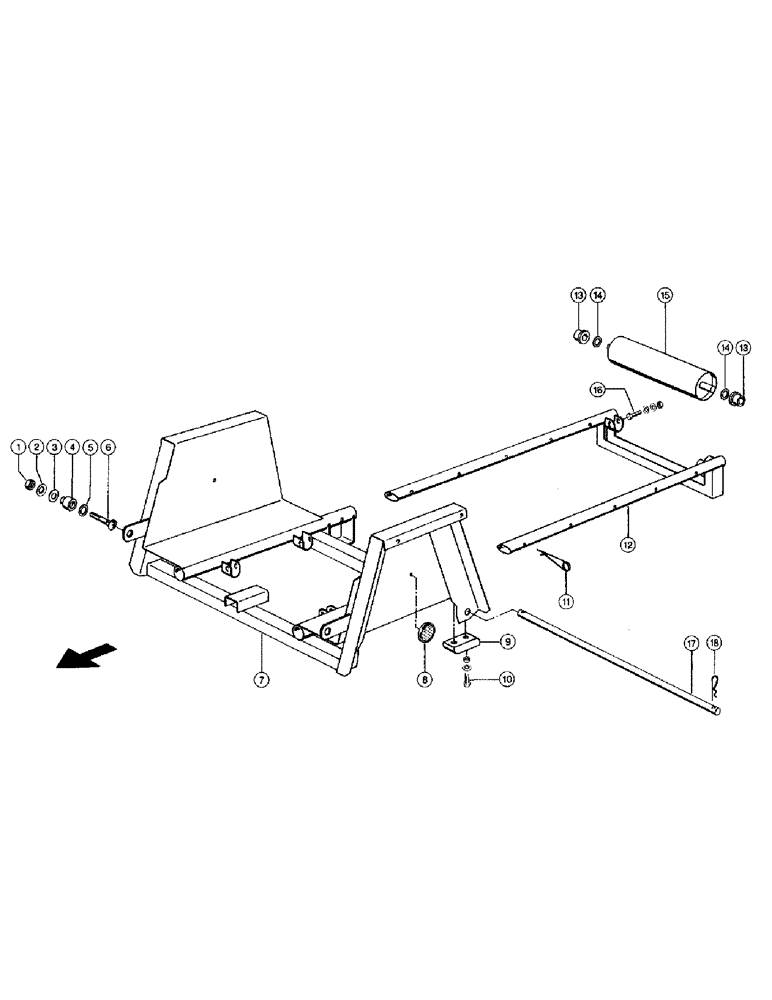

Схема запчастей Case IH 110 - (103) - BALE STACKER, INTERMEDIATE CHUTE (VAR.9045) (17) - BALE STACKER
7
14
10
2
8
18
11
13
9
5
12
16
1
15
3
17
4
6
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

190003871339

NUT

Hex, M16

2шт.

2

2393910

WASHER

Contact washer A16

2шт.

3

2343370

WASHER

2шт.

4

8308922

SPACER

Bushing

2шт.

5

2343690

WASHER

, Start Serial: 04400305

2шт.

6

2354080

SCREW

Flat head bolt M16x 70

2шт.

7

8308123

SLIDE

Chute

1шт.

8

2112890

REFLECTOR

Rear reflector

2шт.

9

8165420

SLAT

Glide slat

2шт.

10

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

4шт.

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

4шт.

98-029447

WASHER

Contact washer A 8

4шт.

11

5221650

GRIP

Att.clip spring

2шт.

12

8307992

EXTENSION

1шт.

13

9549820

BUSHING

Synthetic bush

6шт.

14

2380600

WASHER

2шт.

15

8309151

ROLL

er

3шт.

16

814-8055

BOLT,Hex, M8 x 1.25 x 55mm, Cl 8.8

6шт.

2381320

NUT

Securing nut Vm 8

6шт.

98-029447

WASHER

Contact washer A 8

12шт.

17

8311070

SHAFT

1шт.

18

6737490

SPRING

clip

2шт.
