(30) - AUGER, LEFT AND DRIVE ASSEMBLY

Запчасти Case IH 8550 (30) - AUGER, LEFT AND DRIVE ASSEMBLY (60) - PRODUCT FEEDING

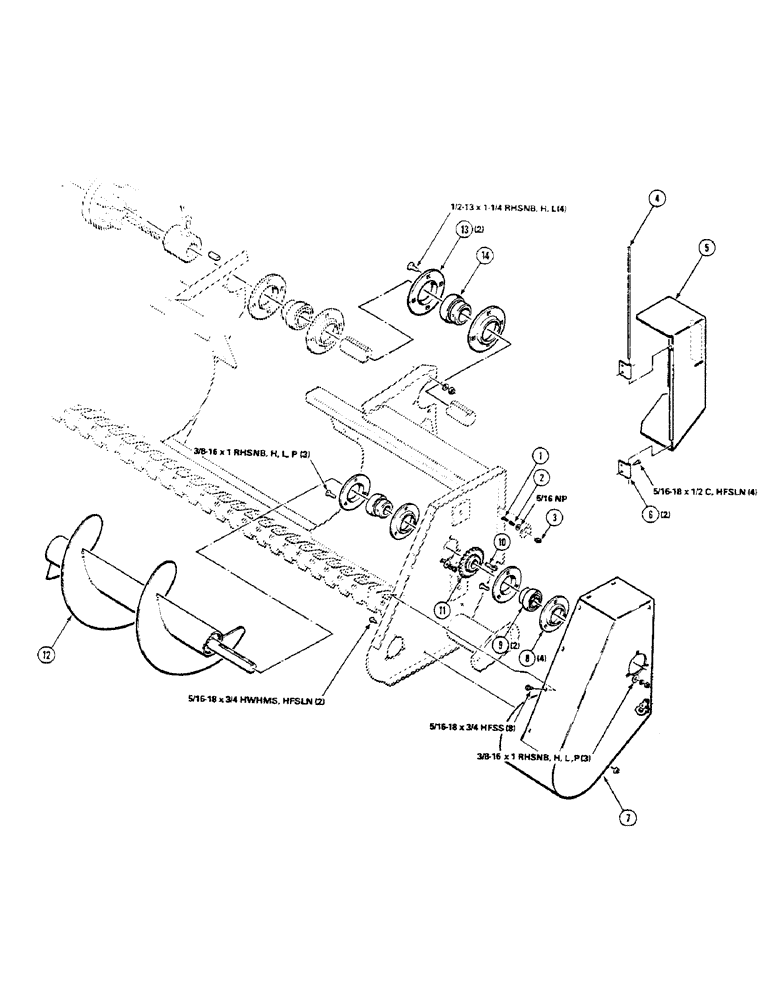

Схема запчастей Case IH 8550 - (30) - AUGER, LEFT AND DRIVE ASSEMBLY (60) - PRODUCT FEEDING
12
5
13
9
2
1
3
14
10
7
4
11
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

7894975

CLIP

1шт.

2

7758212

SPRING

- fastener

1шт.

3

7894967

HANDLE

- fastener

1шт.

4

6474316

PIN

- hinge

1шт.

5

700108656

SHIELD

- left

1шт.

6

700108658

SUPPORT

- hinge

2шт.

7

700108649

PANEL

SHIELD - drive, left

1шт.

8

051417

FLANGE - bearing

4шт.

9

051292

BEARING - spherical

2шт.

10

061622

GIB KEY

1шт.

11

086439

SPROCKET - auger drive

1шт.

12

700108623

AUGER

- left

1шт.

13

714360

FLANGED BEARING

FLANGE - bearing

2шт.

14

700704263

SPHERICAL BEARING,55.562 mm ID x 100 mm OD x 48.4 mm

BEARING - spherical

1шт.

068619

1/2-13 X 1-1/4 RHSNB

4шт.

700047

BOLT

3/8-16 X 1 RHSNB

6шт.

703132

SERRATED SCREW

5/16-18 X 3/4 HFSS

8шт.

7883325

BOLT,Hex, 5/16" - 18 x 3/4", Gr 120M

5/16-18 X 3/4 HWHMS

2шт.

773184

PISTON,Hex, 5/16" - 18 x 1/2", Gr 5

5/16-18 X 1/2 C

4шт.

705608

WASHER,5/16", SAE

5/16 NP

1шт.
