(6-30) - WIRE GUIDE AND ROLLER ASSEMBLIES (S.N. CFH0044501 THRU CFH0044902)

Запчасти Case IH 8545 (6-30) - WIRE GUIDE AND ROLLER ASSEMBLIES (S.N. CFH0044501 THRU CFH0044902) (14) - BALE CHAMBER

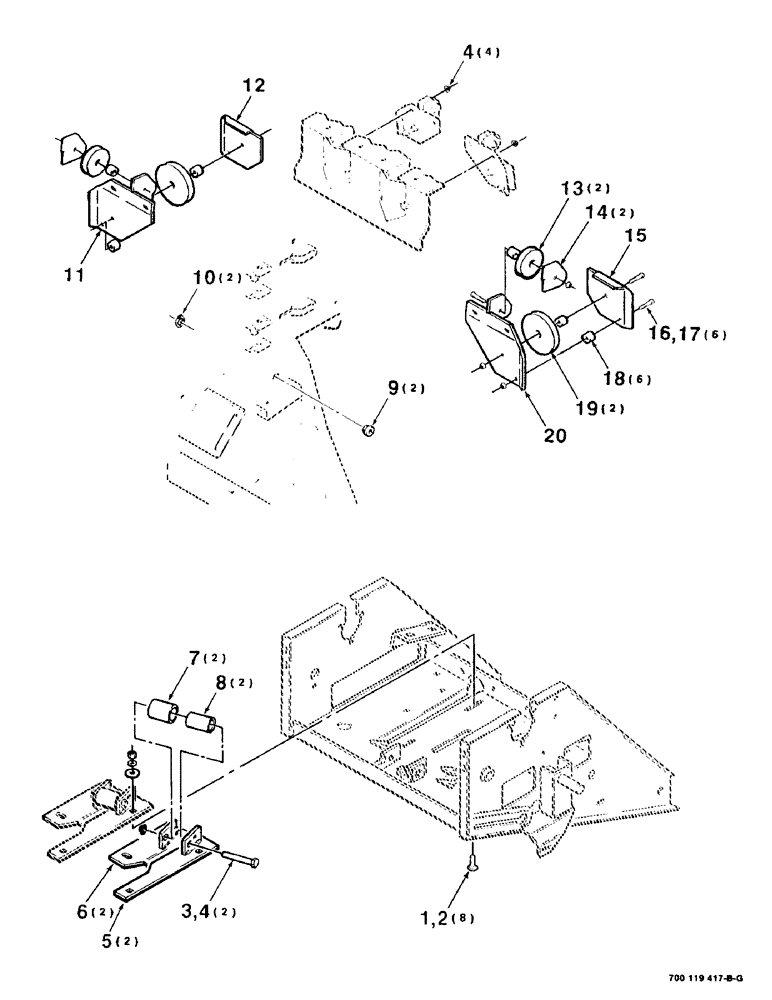

Схема запчастей Case IH 8545 - (6-30) - WIRE GUIDE AND ROLLER ASSEMBLIES (S.N. CFH0044501 THRU CFH0044902) (14) - BALE CHAMBER
6
20
13
18
3
7
16
1
5
12
4
19
14
15
2
4
9
17
10
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

111-360

CARRIAGE BOLT,Short NK, 3/8"-16 x 3/4", G5

BOLT, CARRIAGE, Short NK, 3/8"-16 x 3/4", G5

8шт.

2

231-5146

FLANGE NUT,3/8"-16

8шт.

3

413-540

BOLT,Hex, 5/16" - 18 x 2-1/2", Gr 5

2шт.

4

232-5315

FLANGE NUT,Flg, 5/16"-18

5/16-18 HFTLN GR/G

6шт.

5

700119426

SUPPORT

- roller, left

2шт.

6

700119427

SUPPORT

- roller, right

2шт.

7

700119432

ROLLER

- wire

2шт.

8

700119431

SPACER

- roller

2шт.

9

700119416

GUIDE

- wire

2шт.

10

100-11100

SNAP RING,#100, Ext

Ring, Snap, #100, Ext

2шт.

11

700119405

SUPPORT

- guide, right

1шт.

12

700119411

GUIDE

- wire, right

1шт.

13

700119413

ROLLER

- wire, 2" diameter

2шт.

14

700119415

SHIELD

- roller

2шт.

15

700119410

GUIDE

- wire, left

1шт.

16

413-520

BOLT,Hex, 5/16" - 18 x 1-1/4", Gr 5

5/16-18 X 1-1/4 C

6шт.

17

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT, Flg, USR, 5/16"-18

6шт.

18

700119414

SPACER

BUSHING

6шт.

19

700119803

ROLLER

- wire, 3" diameter

2шт.

20

700119403

SUPPORT

- guide, left

1шт.
