(4-004) - ELECTRICAL ASSEMBLY, TWINE ARM SENSOR

Запчасти Case IH RS561A (4-004) - ELECTRICAL ASSEMBLY,TWINE ARM SENSOR (06) - ELECTRICAL

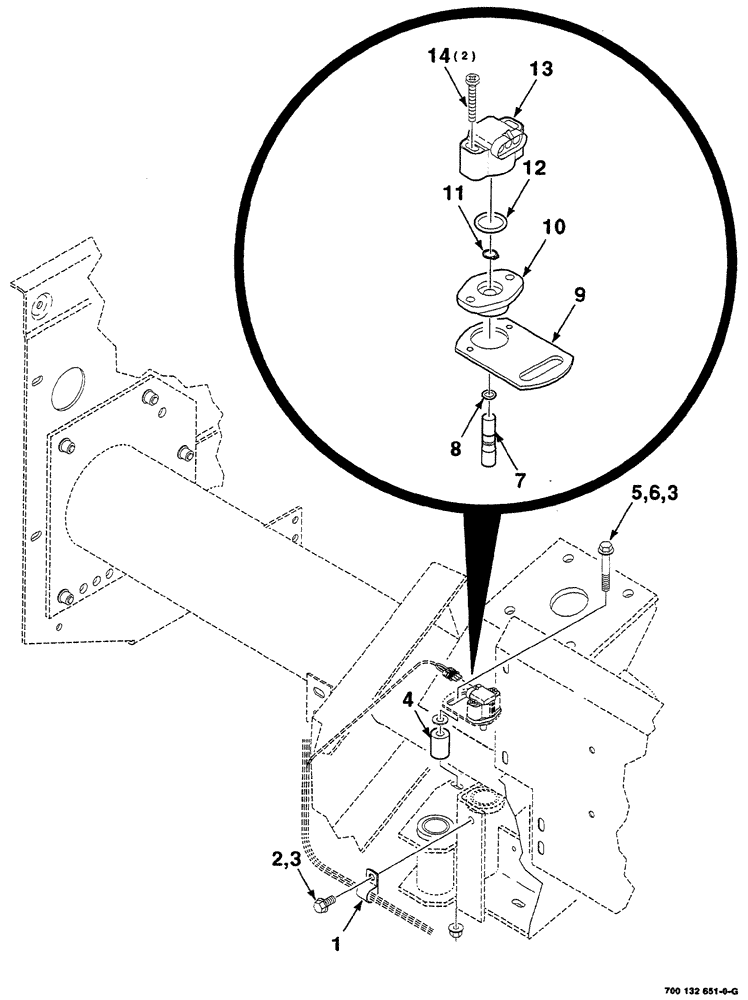

Схема запчастей Case IH RS561A - (4-004) - ELECTRICAL ASSEMBLY, TWINE ARM SENSOR (06) - ELECTRICAL
9
6
13
1
14
4
11
10
3
7
8
12
2
5
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

515-23190

CLAMP,3/4", Insul, 3/8" Bolt

1шт.

2

409-7612

BOLT,3/8"-16 x 1.09" OAL

1шт.

3

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8"-16, hex. flange top lock, GR/G

2шт.

4

286476

SPACER

1шт.

5

7702079

SCREW

3/8"-16 x 2-1/2", hex. flange, GR8

1шт.

6

496-11041

WASHER,13/32" x 13/16" x .065", HDN

3/8", hardened, plain

1шт.

7

700132675

SHAFT

1шт.

8

731489

O-RING

1шт.

9

700132674

PLATE

1шт.

10

700719116

BUSHING,8.872 mm ID x 25.5 mm OD x 15 mm

1шт.

11

700719115

SNAP RING

retaining, external

1шт.

12

700717503

O-RING

1шт.

13

700719117

INDICATOR

position

1шт.

14

37152155

PIN

#10-24 x 1-1/4", cross recess pan head machine screw, GR, 60M

2шт.
