(07-044) - MESH WRAP CARRIAGE ASSEMBLY

Запчасти Case IH RS561 (07-044) - MESH WRAP CARRIAGE ASSEMBLY (12) - MAIN FRAME

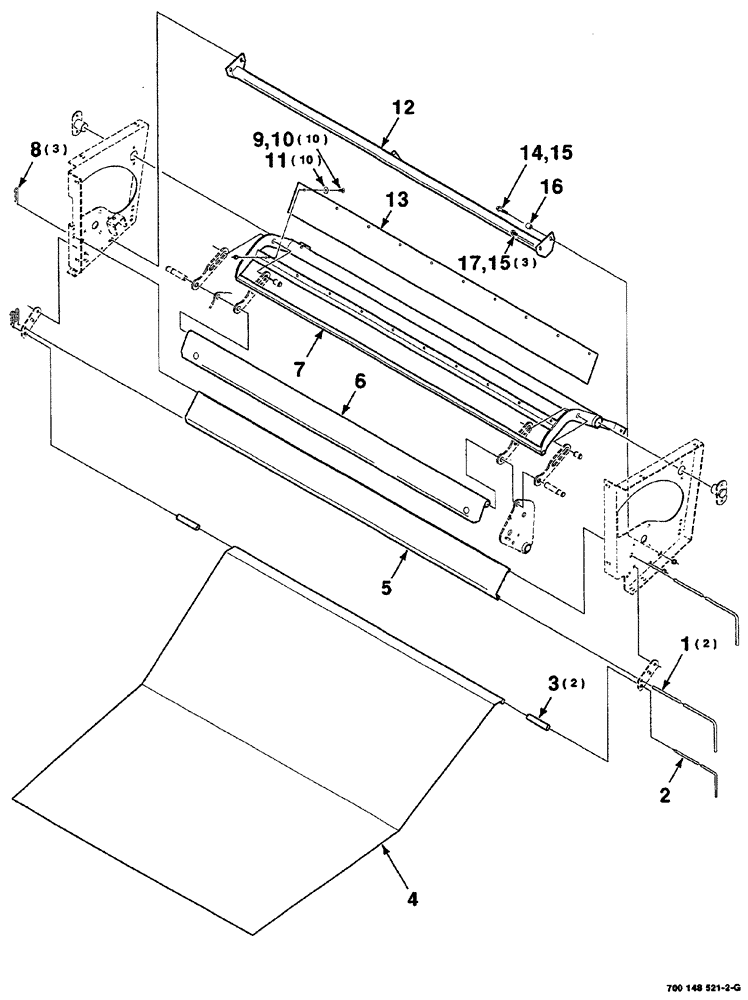

Схема запчастей Case IH RS561 - (07-044) - MESH WRAP CARRIAGE ASSEMBLY (12) - MAIN FRAME
6
10
15
5
8
17
12
9
11
7
1
14
16
13
2
15
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700148744

PIN

2шт.

2

700148786

PIN

1шт.

3

700152040

SPACER

2шт.

4

700148785

PANEL

1шт.

5

700148743

PANEL

1шт.

6

700148735

PANEL

WA

1шт.

7

700148730

ARM

WA

1шт.

8

T54573

PIN

wire hair, cotter, .120

3шт.

9

440-13112

SCREW,Cross Pan Hd, 5/16"-18 x 3/4"

cross recess pan head machine, 5/16-18 x 3/4 GR60M

10шт.

10

232-5315

FLANGE NUT,Flg, 5/16"-18

hex flange top lock, 5/16-18 GR/G

10шт.

11

496-81010

WASHER

hardened wide plain, 3/8

10шт.

12

700148747

TUBE,1724 mm Length

WA

1шт.

13

700718298

SHIELD

hold down

1шт.

14

700711134

SCREW

hex flange, 3/8-16 x 1-3/4 GR. 8

1шт.

15

232-5316

FLANGE NUT,Flg, 3/8"-16

hex flange top lock, 3/8-16 GR/G

4шт.

16

6869382

SPACER

1шт.

17

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

3шт.
