(07-038) - MESH WRAP FRAME ASSEMBLY (UPPER)

Запчасти Case IH RS561 (07-038) - MESH WRAP FRAME ASSEMBLY (UPPER) (12) - MAIN FRAME

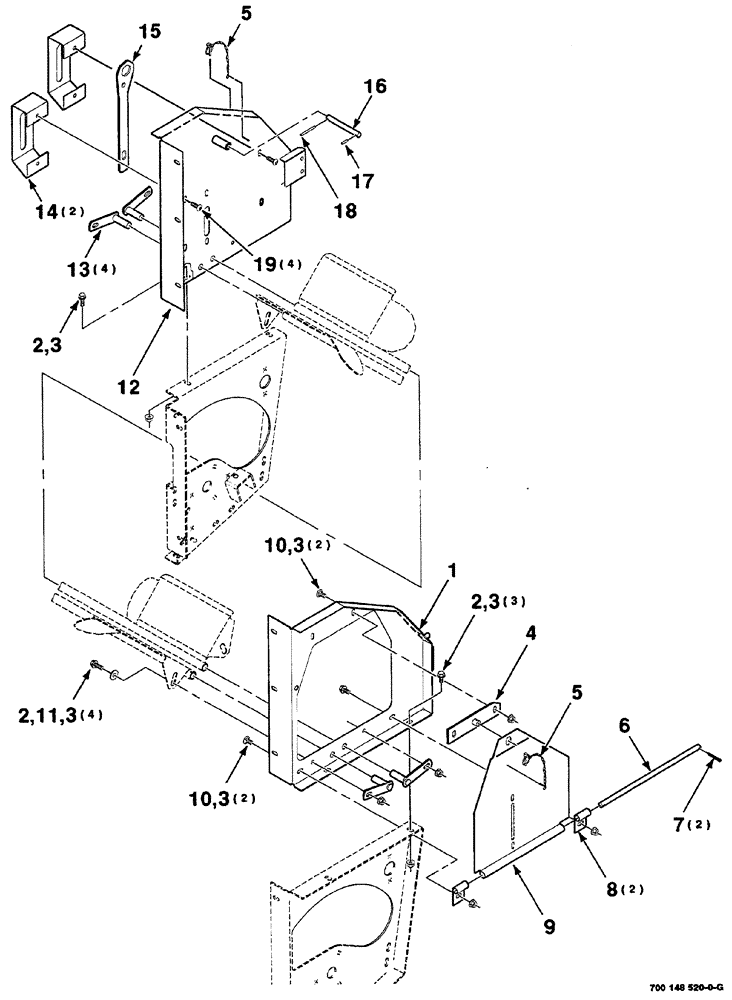

Схема запчастей Case IH RS561 - (07-038) - MESH WRAP FRAME ASSEMBLY (UPPER) (12) - MAIN FRAME
6
1
15
13
4
8
19
2
17
5
10
3
3
12
18
11
2
16
3
2
3
14
9
5
10
7
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700148721

PANEL

WA, light, upper

1шт.

2

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

8шт.

3

232-5316

FLANGE NUT,Flg, 3/8"-16

hex flange top lock, 3/8-16 GR/G

12шт.

4

700148570

PIN

WA

1шт.

5

863415

PIN

klik

2шт.

6

700148576

PIN

1шт.

7

432-816

COTTER PIN,1/8" x 1"

2шт.

8

700148568

HINGE

2шт.

9

700148567

DOOR

1шт.

10

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

4шт.

11

496-81010

WASHER

hardened wide plain, 3/8

4шт.

12

700148724

PANEL

WA right, upper

1шт.

13

700148564

BAR

WA

4шт.

14

700148573

STOP

WA

2шт.

15

700152045

SPECIAL WRENCH

meshwrap

1шт.

16

700148575

PIN

1шт.

17

38-31212

PIN,3/16" x 3/4", Coiled

1шт.

18

438-11232

LOCK PIN,3/16" x 2", Slotted

3/16" x 2", Slotted

1шт.

19

7884414

CAPSCREW,Button Hd, 3/8" - 16 x 1", Gr 8

3/8-16 x 1 HSBHCS GR. 8 NP

4шт.
