(07-012) - SHIELD ASSEMBLIES (FRONT) (S.N. CFH0156001 THRU CFH0156399)

Запчасти Case IH RS561 (07-012) - SHIELD ASSEMBLIES (FRONT) (S.N. CFH0156001 THRU CFH0156399) (12) - MAIN FRAME

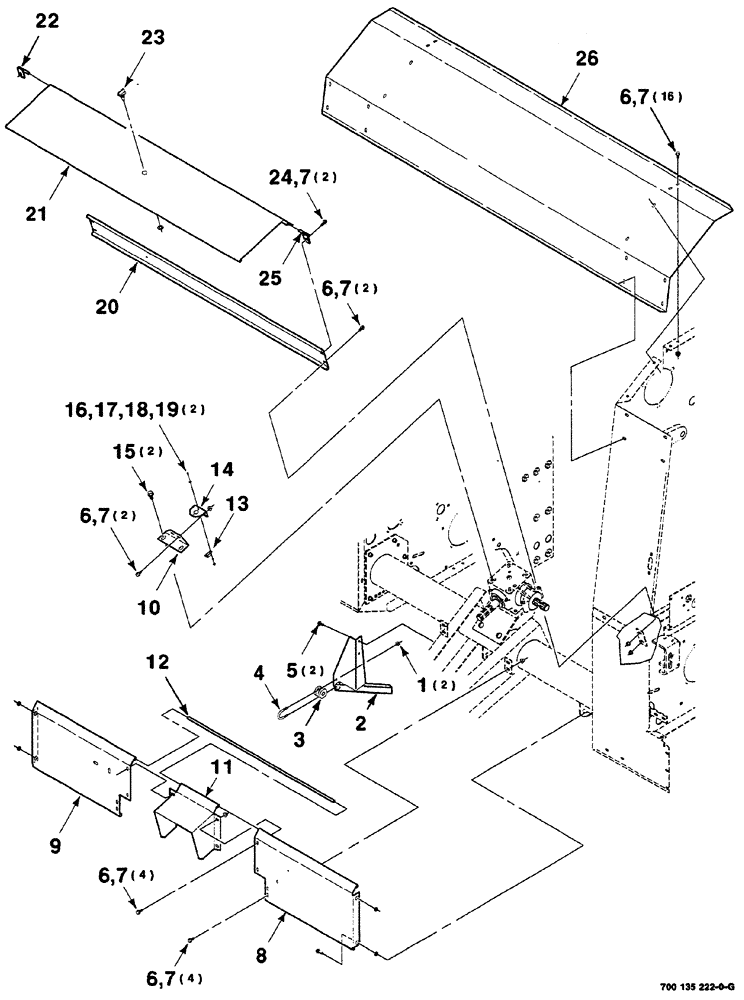

Схема запчастей Case IH RS561 - (07-012) - SHIELD ASSEMBLIES (FRONT) (S.N. CFH0156001 THRU CFH0156399) (12) - MAIN FRAME
3
15
6
7
26
5
6
7
12
14
13
7
22
6
7
16
19
18
9
2
21
7
23
17
4
6
6
1
10
8
11
24
25
20
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

232-5315

FLANGE NUT,Flg, 5/16"-18

hex flange top lock, 5/16-18 GR/G

2шт.

2

700135586

GUIDE

WA

1шт.

3

7745003

GUIDE

1шт.

4

51200861

U-BOLT

1шт.

5

281-34912

SELF-TAP SCREW,Hex Washer, 3/8" - 16 x 3/4"

hex washer head thread cutting tapping, 3/8-16 x 3/4

2шт.

6

409-7612

BOLT,3/8"-16 x 1.09" OAL

28шт.

7

232-5316

FLANGE NUT,Flg, 3/8"-16

hex flange top lock, 3/8-16 GR/G

30шт.

8

700135587

SHIELD

left

1шт.

9

700135589

SHIELD

right

1шт.

10

700150180

SUPPORT

1шт.

11

700135592

SHIELD

1шт.

12

700135613

ROD

1шт.

13

292504A1

CASE

RECEPTACLE

1шт.

14

700150181

SUPPORT

1шт.

15

360-816

BOLT,Hex, 1/2" - 13 x 1", Gr 8

hex flange, 1/2-13 x 1 GR. 8

2шт.

16

340-1108

SCREW,Cross Pan Hd, #10-24 x 1/2"

cross recess pan head machine, #10-24 x 1/2 GR. 60M

2шт.

17

495-31022

WASHER,#10

2шт.

18

492-11010

LOCK WASHER,#10

2шт.

19

225-14110

NUT,#10-24

2шт.

20

700135584

PANEL

1шт.

21

700135578

SHIELD

1шт.

22

700132465

HINGE

WA right

1шт.

23

700714706

LATCH

900 turn

1шт.

24

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

2шт.

25

700132462

HINGE

WA left

1шт.

26

700150143

SUPPORT

upper

1шт.
