(7-36) - TAILGATE SHIELDS, WITH MESH WRAP

Запчасти Case IH RS451 (7-36) - TAILGATE SHIELDS, WITH MESH WRAP (12) - MAIN FRAME

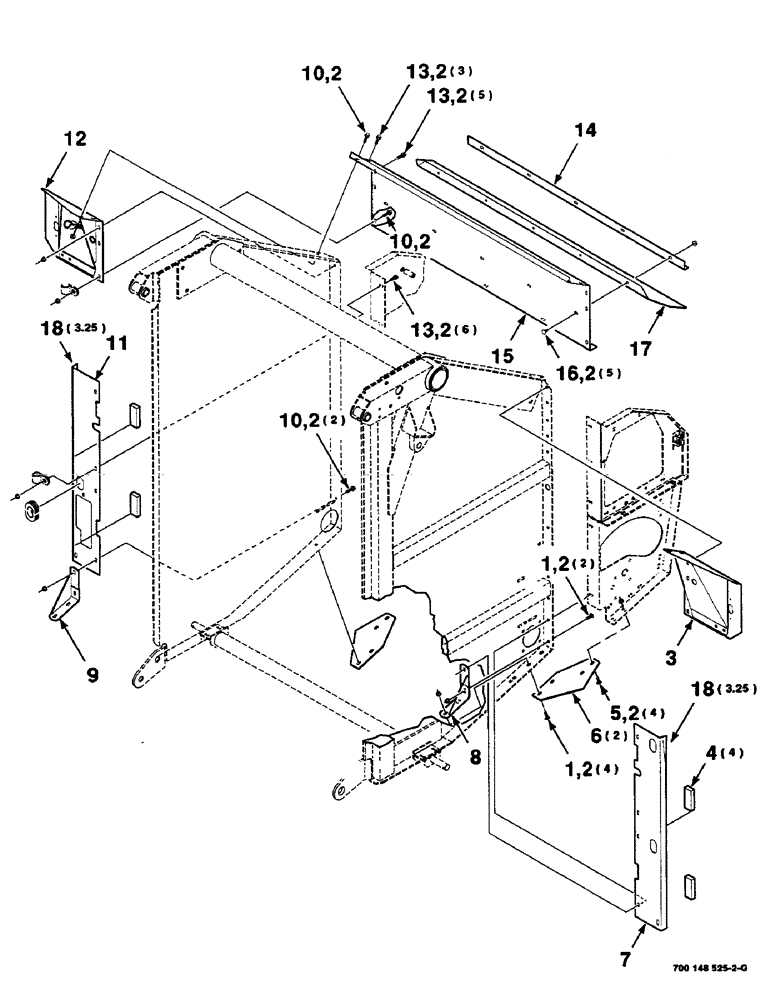

Схема запчастей Case IH RS451 - (7-36) - TAILGATE SHIELDS, WITH MESH WRAP (12) - MAIN FRAME
15
4
2
13
9
13
8
5
1
13
2
2
7
10
2
6
1
12
2
3
2
17
14
18
10
10
11
2
2
2
2
18
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

433-620

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 1/4", Gr 5

BOLT, CARRIAGE, Short NK, 3/8"-16 x 1 1/4", G5

6шт.

2

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

33шт.

3

700148671

SUPPORT

WA - left

1шт.

4

700717354

PAD

- foam rubber

4шт.

5

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

3/8-16 X 1 RHSNB

4шт.

6

700148667

SUPPORT

2шт.

7

700148773

ANGLE

- left

1шт.

8

700151518

SUPPORT

WA - left

1шт.

9

700151519

SUPPORT

WA - right

1шт.

10

121-237

SERRATED BOLT,Hex, 3/8" - 16 x 1 1/4, Spcl

3/8-16 X 1-1/4 HFS GR8

4шт.

11

700148774

ANGLE

- right

1шт.

12

700148672

SUPPORT

WA - right

1шт.

13

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

14шт.

14

700148712

ANGLE

1шт.

15

700148711

SUPPORT

- upper

1шт.

16

433-612

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 3/4", Gr 5

5шт.

17

700717428

SHIELD

- rubber

1шт.

18

700717353

TAPE

- 3M adhesive (Ft)

6.5шт.
