(08.46) - SHIELDS, REAR, NORTH AMERICA

Запчасти Case IH RBX563 (08.46) - SHIELDS, REAR, NORTH AMERICA (08) - SHEET METAL/DECALS

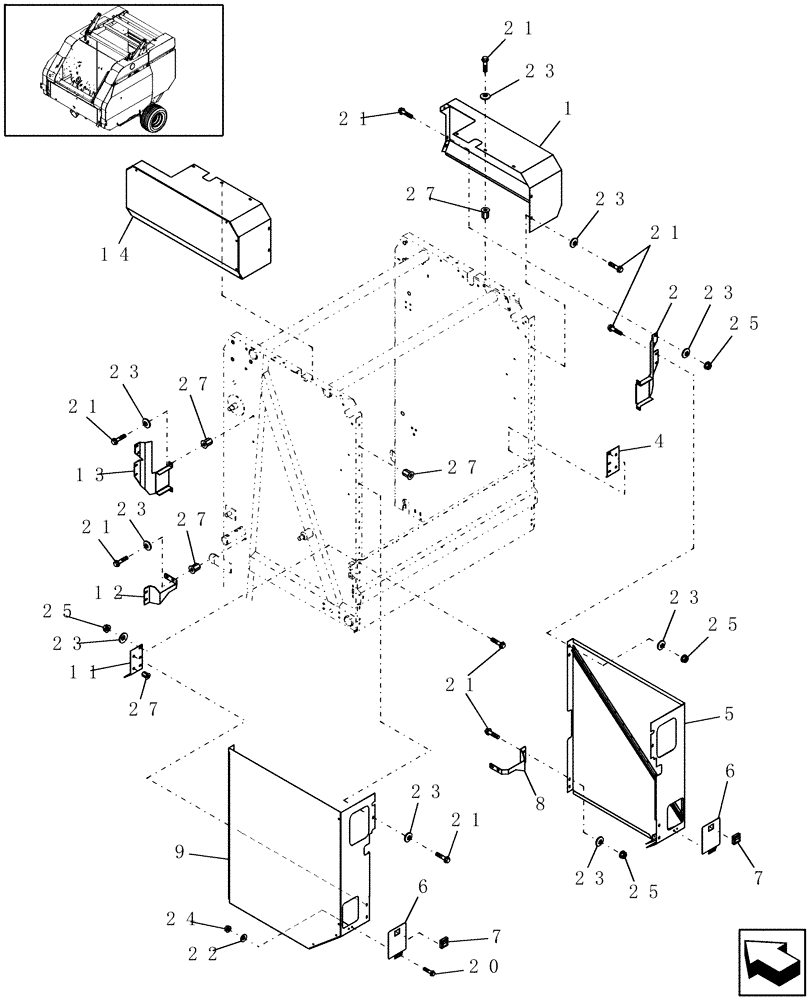

Схема запчастей Case IH RBX563 - (08.46) - SHIELDS, REAR, NORTH AMERICA (08) - SHEET METAL/DECALS
4
23
21
12
23
13
6
27
27
23
23
6
25
23
11
2
5
1
21
25
24
27
8
9
23
27
21
21
20
21
25
21
14
23
23
23
22
21
7
7
25
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86729594

SHIELD

RH

1шт.

2

86632429

SUPPORT

1шт.

4

86631186

SUPPORT

RH

1шт.

5

86729588

SHIELD

RH

2шт.

6

86643221

DOOR ASSY.

2шт.

7

632732

LATCH

Slide

2шт.

8

86631288

SUPPORT

RH

1шт.

9

86729586

SHIELD

LH

1шт.

11

86624292

SUPPORT

1шт.

12

86625685

SUPPORT

LH

1шт.

13

86632470

SUPPORT

1шт.

14

86729592

SHIELD

LH

1шт.

20

844-6020

BOLT,Hvy Hex, M6 x 20mm, Cl 8.8

4шт.

21

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

42шт.

22

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

4шт.

23

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

42шт.

24

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

4шт.

25

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

16шт.

27

86610200

THREADED INSERT,M8 x 1.25

M8

26шт.
