(047) - SCRAPER KIT, SERPENTINE ROLLERS

Запчасти Case IH RBX561 (047) - SCRAPER KIT, SERPENTINE ROLLERS (88) - ACCESSORIES

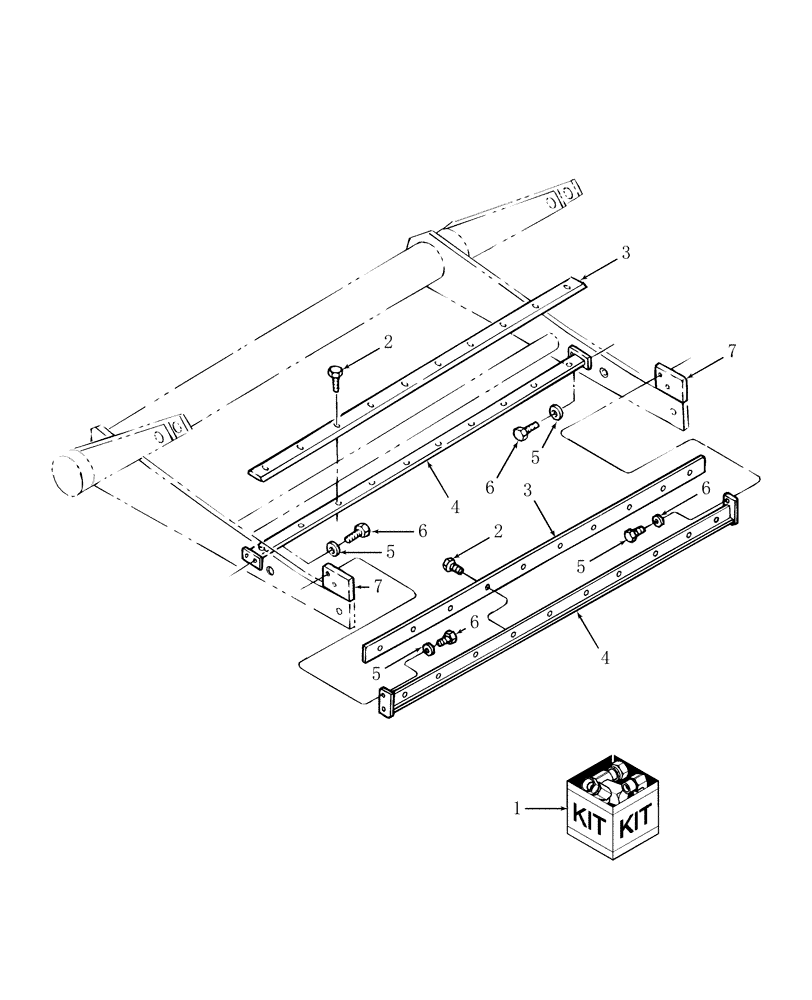

Схема запчастей Case IH RBX561 - (047) - SCRAPER KIT, SERPENTINE ROLLERS (88) - ACCESSORIES
6
2
5
5
4
5
6
3
2
7
6
6
4
3
1
5
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86618683

SCRAPER

Serpentine Rollers, Includes: Ref. 2 - 7

1шт.

Refer to Installation Instructions for Correct Assembly Procedure

1шт.

2

905-8020

BOLT,Hex Flg, M8 x 20mm

20шт.

3

86637004

SCRAPER BLADE

2шт.

4

87010760

ANGLE

2шт.

5

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

6

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

8шт.

7

86637019

SUPPORT

2шт.
