Запчасти Case IH RBX453 (11.38) - PNEUMATIC BRAKES (11) - WHEELS

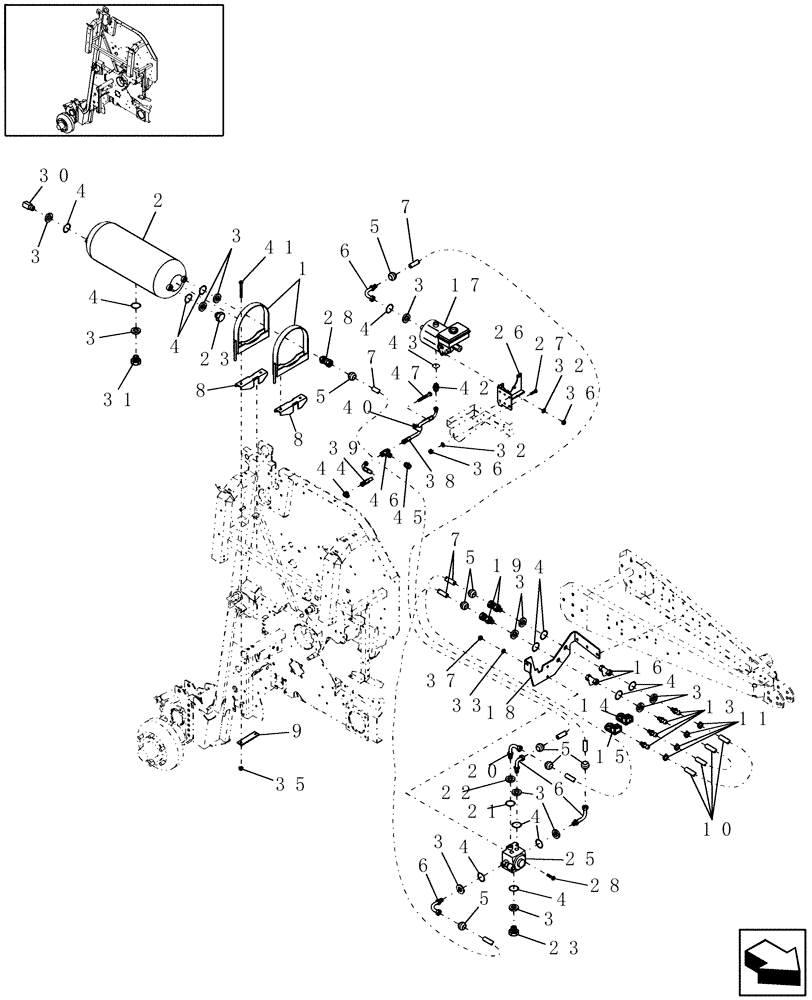

Схема запчастей Case IH RBX453 - (11.38) - PNEUMATIC BRAKES (11) - WHEELS
3
3
33
20
31
21
3
36
30
40
6
28
4
37
38
47
5
7
19
3
3
4
1
3
11
4
42
13
17
43
23
32
45
25
10
46
3
9
3
18
5
4
36
28
32
5
4
2
39
23
8
7
6
7
4
27
3
44
8
4
6
26
41
16
4
4
5
22
14
35
15
5

Артикул

Название

Примечание

Количество

1

9512522

SUPPORT

Reservoir

2шт.

2

87015766

AIR RESERVOIR

1шт.

3

9512530

WASHER, THRUST,22mm ID x 27mm OD x 2.6mm Thk

11шт.

4

9512529

O-RING

11шт.

5

9512527

FERRULE

8шт.

6

9512525

ELBOW

4шт.

7

87359227

PLASTIC-RUBBER TUBE,10000.00 mm

Nylon

1шт.

8

87012161

BRACKET

2шт.

9

87012533

PLATE

2шт.

10

87389513

HOSE,3.00 mm ID x 500.00 mm

1шт.

Cut to Size Required

1шт.

11

326082

CLAMP,18mm - 25mm

4шт.

12

9512534

HYD CONNECTOR

2шт.

13

9512531

HYD CONNECTOR

2шт.

14

9512546

COUPLING BLOCK

1шт.

15

9512537

COUPLING BLOCK

1шт.

16

9512545

AIR FILTER

2шт.

17

84007187

CYLINDER

1шт.

18

87023509

SUPPORT

1шт.

19

9512528

HYD CONNECTOR

2шт.

20

84007190

ELBOW,M16 x 1.5 Male

Coupling

1шт.

21

9512532

O-RING

1шт.

22

9512533

WASHER, THRUST,16.1mm ID x 22mm OD x 2.6mm Thk

1шт.

23

9512523

PLUG

3шт.

24

84007189

HYD CONNECTOR,M22 x 1.5

Straight Male

1шт.

25

87019852

BRAKE VALVE

1шт.

26

87023510

SUPPORT

1шт.

27

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

3шт.

28

844-10050

BOLT,Hvy Hex, M10 x 50mm, Cl 8.8

2шт.

30

9512540

HYD CONNECTOR

1шт.

31

9512541

DRAIN PLUG

1шт.

32

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

7шт.

33

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

35

832-46410

NUT,M10 x 1.5, Cl 8

4шт.

36

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

7шт.

37

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

2шт.

38

86974526

HOSE,9.53mm ID x 1625.6mm L, SAE 100R1

1шт.

39

87019827

HOSE,0.38" ID x 79.00", SAE 100R1

1шт.

40

515-23127

CLAMP,1/2", Insul, 3/8" Bolt

1шт.

41

814-10080

BOLT,Hex, M10 x 1.5 x 80mm, Cl 8.8

4шт.

42

84007191

ADAPTER,9/16" - 18 JIC x M12 x 1

1шт.

43

84011379

SEAL,12.2mm ID x 16.9mm OD x 1.5mm Thk

SEALRING 12 x 17

1шт.

44

9837647

ELBOW,90 Degree - 9/16" - 18 JIC 37 Degree x 3/8" BSPP

90°

1шт.

45

9837622

HYD CONNECTOR,9/16" JIC x 3/8" BSPP

1шт.

46

218-836

TEE,37 Degree, 9/16"-18 x 9/16"-18, Fem Sw Br

1шт.

47

88946

SELF-TAP SCREW,Hex Hd, 1/4" x 3/4"

1шт.

49

263117

CABLE TIE,292.1mm L, Nylon, Black

CABLE STRAP

1шт.

Выбрано товаров: 47
